CRYSTA-Apex S三坐标测量机最高端的精密测量技术结晶- 三坐标测量
CRYSTA-Apex S / CRYSTA-Apex C 系列
191 系列 — 标准CNC 三坐标测量机
Mitutoyo日本三丰采用三丰公司久经考验的CNC 三坐标测量机技术设计、制造的Crysta-Apex S 和Crysta-Apex C，具有材料轻巧，结构新颖，移动稳定性高，高精度，高性价比。通过温度补偿(16ºC 至26ºC)，即便在车间也能进行精确测量。除提供点对点测量外，MPP-310Q 及Surface Measure 激光测头还可进行接触／非接触扫描。
长度标准: 高精度线性编码器
导向系统: 气浮轴承
最大驱动速度: 519mm/sec
最大加速度: 2309mm/sec2 (1732mm/sec2 型为 Z800)
气压: 0.4MPa
空气消耗量: 50L/min (500 系列)
60L/min (700, 900 系列)
本机内置启动系统 (重新定位检测系统) ：意
外震动发生或机器被重新定位时，将停机。
初始安装本机、重新定位本机前，务必就近
咨询三丰公司。参见第VIII 页。

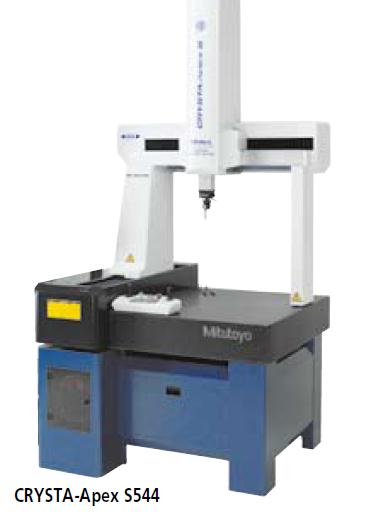

型号CRYSTA-Apex S544 CRYSTA-Apex S574 CRYSTA-Apex S776 CRYSTA-Apex S7106 CRYSTA-Apex S9106
[CRYSTA-Apex S9108]
CRYSTA-Apex S9166
[CRYSTA-Apex S9168]
CRYSTA-Apex S9206
[CRYSTA-Apex S9208]
测量范围X 轴500mm 500mm 700mm 700mm 900mm 900mm 900mm
Y 轴400mm 700mm 700mm 1000mm 1000mm 1600mm 2000mm
Z 轴400mm 400mm 600mm 600mm 600mm [800mm] 600mm [800mm] 600mm [800mm]
分辨率0.1μm 0.1μm 0.1μm 0.1μm 0.1μm 0.1μm 0.1μm
精度* E0,MPE (1.7+3L/1000)μm, (1.7+4L/1000)μm** (1.7+3L/1000)μm, (1.7+4L/1000)μm** (1.7+3L/1000)μm, (1.7+4L/1000)μm**
PFTU,MPE 1.7μm 1.7μm 1.7μm
MPETHP 2.3μm 2.3μm 2.3μm
工作台材料花岗岩花岗岩花岗岩花岗岩花岗岩花岗岩花岗岩
尺寸638 x 860mm 638 x 1160mm 880 x 1420mm 880 x 1720mm 1080 x 1720mm 1080 x 2320mm 1080 x 2720mm
紧固用螺钉孔M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm
工件最大高度545mm 545mm 800mm 800mm 800mm [1000mm] 800mm [1000mm] 800mm [1000mm]
最大负载180kg 180kg 800kg 1000kg 1200kg 1500kg 1800kg
重量 (主机) 515kg 625kg 1675kg 1951kg 2231kg [2261kg] 2868kg [2898kg] 3912kg [3942kg]
统一标准ISO 10360-2/4/5 使用的探测系统: SP25M 带有ø4 x 50mm 测针, L 为测量长度 (mm)
** 保证精度的温度范围: 16ºC - 26ºC
