移开/安装前封盖
移开加湿器前封盖的步骤如下：
1.把扁平状的CAREL标识顺时针方向转动90°，露出下面的接地螺栓的螺帽；
2.用扳手旋开螺栓；
3.用手握住封盖两侧，向上举大约2cm，从卡槽内可以很容易地取出前封盖；
4.向前移动封盖。
重新安装封盖的步骤如下：
1.把扁平状的CAREL标识顺时针方向转动90°，露出下面的接地螺栓的螺帽；
2.把前封盖轻轻地举起，慢慢地滑进结构卡槽内；
3.用扳手旋紧接地螺栓，把扁平状的CAREL标识转动水平位置；
4.把扁平状的CAREL标识复位。
对于20-60 kg/的加湿器来说，移开加湿器前封盖的步骤如下:
1.把扁平状的CAREL标识顺时针方向转动90°,露出下面的接地螺栓的螺帽；
2.用扳手旋开螺栓；
3.用手握住封盖两侧,向上举大约2cm，从卡槽内可以很容易地取出前封盖；
4.向前移动封盖。
重新安装封盖的步骤如下：
1.把扁平状的CAREL标识顺时针方向转动90°，露出下面的接地螺栓的螺帽；
2.把前封盖轻轻地举起，慢慢地滑进结构卡槽内；
3.用扳手旋紧接地螺栓。
把扁平状的CAREL标识转动水平位置。

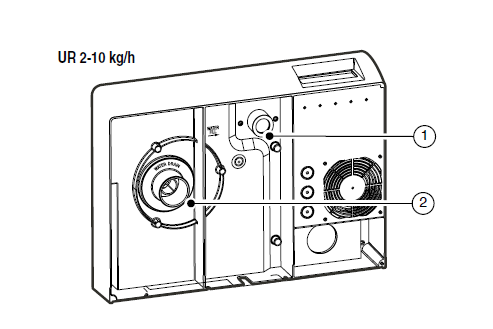

UR 2-10 kg UR 20-27-40 kg UR 60 kg
中文
heaterSteam +03C222011 - rel. 2.4 - 31.10.2012
5. 安装定位
加湿器的安装和定位必须由专业人员来操作，并遵守下列指示。
选择最佳安装蒸汽分配器的位置，同时就能够决定蒸汽出口的最小长度。蒸汽分配
器有两种类型可供选择：如果直接向房间喷蒸汽，可选用安装送风式蒸汽分配器，
在房间中间加湿。该机组被设计为墙壁安装，墙壁必须能够承受机组正常运行情况
下的重量。
加湿器的金属壳体在机组运行的情况下会发热，机组的后面，即与墙壁接触的部分
最高温度可能超出60 °C，确保在这种情况下也不会引起问题。
确保加湿器水平，注意机组需要的最小维护和运行空间。
警告：确保制冷风扇出口没有被覆盖或阻塞。
5.1 安装
设备必须使用随机提供的螺丝和螺栓固定在墙上。开孔位置和距离如下表。
型号
UR002 UR006 UR020-UR027 UR060
UR004 UR010 UR040
X (mm) / (inch) 220 / 8.66 220 / 8.66 495 / 19.48 681 / 26.81
Y (mm) / (inch) 500 / 19.68 590 / 23.23 740 / 29.13 740 / 29.13
Z (mm) / (inch) - - 155 / 6.10 248 / 9.76
Z’ (mm) / (inch) - - 155 / 6.10 248 / 9.76
表5.a
把用来支撑设备的支架拴紧在墙壁上，用水平仪检查它是否水平，如果是安装在砖
墙上， 可以使用随机组提供的塑料墙面插头 (Ø 8 mm)/(Ø 0.31 inch) 和螺栓(Ø 5 mm x
L= 50 mm)/(Ø 0.2 inch x L=1.97 mm)。
图5.a
griglia
图5.b
支架
图5.c
将设备卡在支架上方后部的卡槽内。
最后，利用后基座中心的孔将设备紧固在墙上，从底部可以很容易够到。
16 中
文
heaterSteam +03C222011 - rel. 2.4 - 31.10.2012
6. 水路连接
进水和排水部件的水路连接必须有专业人士操作，他们必须根据当地的标准能正确
地完成任务，在连接前确保机组在断电情况下。
6.1 供水特点
电极加湿器所用的水不能有腐蚀性，难闻的气味，水里不能有太多的杂质避免过多
的沉淀产生，所用的水不管是来自主供水管的水或是去除矿物质的水必须符合下列
条件：
加湿器供水的极限值
未覆盖加热元件覆盖了防粘膜的
加热元件
最小最大最小最大
在20°C/68°fH时的特殊
电导率
σ20 - μS/cm 20 1500 1 1500
未溶解固态物质总量TDS - mg/l (1) (1) (1) (1)
在180°C时的固定残留物R180 - mg/l (1) (1) (1) (1)
氢氧化物6.1.1 pH - 6,5 8 6 8.5
总硬度TH - mg/l CaCO3 0 (2) 400 0 400
暂时硬度 - mg/l CaCO3 0 (3) 30 0 300
氯化物- ppm Cl = 20 = 50 (4)
铁+锰- mg/l Fe+Mn = 0.2 = 0.2
硅酸- mg/l SiO2 = 20 = 20
残余氯- mg/l Cl - = 0.2 = 0.2
硫酸钙- mg/l CaSO4 = 100 = 100
金属杂质- mg/l 0 0 0 0
溶剂，稀释剂，清洁
剂，滑润剂
- mg/l 0 0 0 0
表6.a
(1) 这些值取决于特殊电导率；总体上是：TDS @ 0,93 * σ20 ; R180 @ 0,65 * σ20;
(2) 氯化物含量mg/l Cl不低于200%
(3) 氯化物含量mg/l Cl不低于300%
(4) 当水中氯化物的浓度高于300 mg/l Cl时，必须排水率进行干预。
注意：使用软化剂或多磷酸盐处理水不会降低水的溶盐含量，并且可能会导致泡沫
的形成，因此导致机组不正常运行和腐蚀加热元件。
如果使用了软化水，则必须用自来水以一定的比例进行稀释，从而确保最小硬度为
5° fH。当初次启动时，加湿器根据供水电导率读数自动设定参数b8(=稀释循环中两
次连续排水之间的蒸发循环的最多次数)，如下：如果电导率<= 100 μS/cm，则为2次
循环，其它情况则为5次循环。
对于下列情况的水，我们不推荐使用：
1. 井水，工业水或者是来自冷凝回路的冷凝水，一般情况下，冷凝水里有化学物
质和细菌；
2. 含有用于消毒或防腐化学物质的水，这一类型的水会引起刺激。
注意：现在还不能证明硬度和电导率之间的关系；虽然如此，能指明的是，在20 °C
时，40°fH硬度的水电导率大约有900-1000μS/cm。
6.2 排出水的特性
在加湿器里水沸腾后，产生了蒸汽，这一过程中没有增加任何物质。因此，所排出
的水与所供给的水含有相同的物质，即溶解在供给水里的物质，当然重量上会增
加，这取决于供给水盐的浓度和排水循环过程的设置；温度可以达100 °C。所排出的
水无毒性，可以将水直接排放到下水道里。排水管必须可耐高温，排水管还必须确
保水能正确地、无阻碍地向下流；我们建议倾斜度<5º。
