进行电路连接的工作必须由专业人士操作，他们能依照当地的标准正确地完成任务。在连接前，确保机组电源切断。
核实所提供的电源值与电气面板上所标的额定值是否一致。把电源和接地电缆用防撕破的导缆套穿过电气面板，连接到接线端子上（参考图2.1）。到加湿器的电源线
路必须安装一个切断开关和保险丝以防止短路，由安装商进行安装。表7.1.1列出了推荐使用的电缆的横截面面积和保险丝的额定容量；请注意，这些数据完全是供选
型参考，在与当地标准不一致的情况下，必须以当地标准为准。
7.1 电源电压
表7.a列出了关于各种类型下的供电电压电气数据和每一种类型的功能特征。注意，某些类型的加湿器可能有多种不同的电压，当然功率消耗和蒸汽产量值也不一样。
主额定电压的允许偏差：± 10%
(2) 额定值允许偏差：+5%, -10% (EN 60335-1)
(3) -: 单相； ≡:单相并行；Δ: 三角型连；Υ: 星形连接
(4) 推荐值：参照封闭电缆线的PVC套管上或橡胶管上所标的值；任何情况下都必须
遵照强制的标准。
(5) 瞬时蒸汽产量：平均蒸汽产量受外部因素影响很大，如外界环境温度、水质、蒸
汽分配系统。

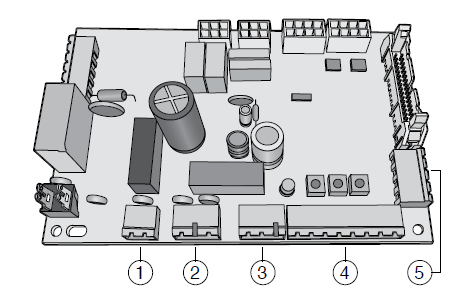

控制主板
根据所选的控制主板和控制模式，把外部电缆线引入电气主控板进行连接是必须
的。因此，在加湿器的底部有一个导线套，在连接导线前，把电气主板上的接线端
子排上的螺钉拧开，让导线穿过导线套到达主板的内部，进行连接，参考图7.a。
编码：
1. 接线端子排G（除湿触点）
2. 接线端子排H（报警触点）
3. 远程手动排水命令接线端子口K
4. 接线端子排I(控制信号)
5. 接线端子排J(用于远程端口或监控系统)
接线端子排的说明及其连接(功能和电气说明)
在连接传感器和外部调节器前，根据控制信号(参考加湿器控制器)来设置参数A2和
A6。
端口功能电气特点
1I 蒸汽输出口传感器输入信号输入阻抗： 50 Ω ，如果输入信号为0 - 20 mA或4 - 20 mA
60 kΩ，如果输入信号为0 - 1 V或 0 - 10 V或2 - 10 V
2I GND
3I ≈ 32 Vdc 来自24 Vac电源的调整值，最大为250 mA
4I 12 Vdc 稳定值精度为± 5%; Imax=50 mA
5I 室内传感器输入信号输入阻抗： 50 Ω ，如果输入信号为0 - 20 mA或4 - 20 mA
60 kΩ，如果输入信号为0 - 1 V或 0 - 10 V或2 - 10 V
6I GND
7I 远程启用Rmax=50 Ω; Vmax=24 Vdc; Imax=10 mAdc
8I
1H 常开报警触点250 V; 8A电阻负载; 2A电感负载
2H 报警触点公共端
3H 常闭报警触点
1G 常开除湿触点250 V; 8A电阻负载; 2A电感负载
2G 除湿触点公共端
1J ≈ 32 Vdc 来自24 Vac电源的调整值，最大为250 mA
2J L + 标准RS485
3J L -
4J GND
1K 远程控制端子排按纽开关，用于排水命令，断
开电源时同时发生
常闭触点
2K 公共端
3K 常开触点
