发现并修理故障
■出错代码表
| 第1显示 | 异常内容 | 处理 |
 | 输出异常* | 请确认输入的误布线,断线,短路及输入种类。 |
 | 存储器异常 | 首先重新接通电源。
显示内容没有变化时需要进行修理。
如果变为正常时可能是受到干扰，请确认是否有干扰。 |
 | 显示范围超出* | 不是出错。即使在可控制范围内，超过显示范围时会出现以下显示。
·-1999 (-199.9)小时
·9999 (999.9)天时 |
 |
 | 加热器异常* | 首先重新接通电源
显示内容没有变化时需要进行修理。
如果变为正常时可能是受到干扰，请确认是否有干扰。 |
动作确认方法
●使用热电偶时
使输入端子短路时显示室温。
●使用测温电阻体时
把电阻连接到输入端子，确认温显示。
当为Pt(铂电阻)时，100Ω为0C,140Ω显示约为1000C。
| 分类 | 项目 | 特征波形 |
| A | 温度不上升。 |  |
| B | 温度超过设定值上升。 |  |
| C | 过调节或反冲。 |  |
| 产生振荡。 |  |
| D | 温度误差大。 |  |
*显示只在[当前值]或[当前值/目标值]时显示出错。其他的状态下不显示出错。
一、温度不上升
1.确认温控器的初始设定值。

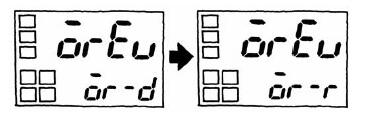

●为正动作的设定->为反动作。（加热控制）。
2.测温体的安装是否正确。
3.确认与加热器、外围设备的连接及动作。
●加热器发生断线、劣化。
●输出100%->
●加热器的加热容量是否充足。
●冷却系统是否动作
●外围设备的防止加热用设备在工作。
->对策：使防止加热温度设定大于温控器的设定温度。
二、温度超过设定值上升
1.确认温控器的输出显示和加热器的动作是否相同。
●控制输出布线错误。
●控制输出继电器动作和温控器的输出（LED显示）不一致。
2.确认温控器的输出和加热器、外围设备的连接条件。
●输出形态不一样。
●SSR的动作不良。
->对策：考虑漏电流的动作时请设置泄放电阻。
3.有可以能过调节。请确认PID常数。

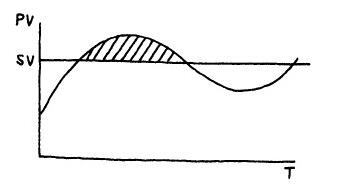

三、过调节、反冲或振荡。
1.控制方法是否合适。

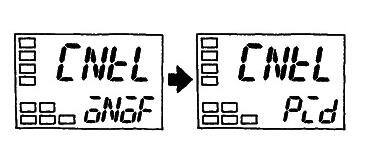

●选择ON/OFF控制。->在P或PID控制中通常被保留。
●与温度上升、下降的速度相比较控制周期长。
2.PID常数的值是否合适。
●以默认值进行运行。(出厂时的值)
●请确认PID常数。
四、温度误差大。
1.和测温体的输入类别是否相符？(测温体的类别设定)
2.由于测温体的导线和动力线在同一配管内，受到动力线的干扰。（通常显示值飘动）
对策:另行布线。或减少绕圈。
3.用铜线连接温控器和热电偶。
->对策:直接连接热电偶的导线或用符合热电偶的补偿导线来连接。

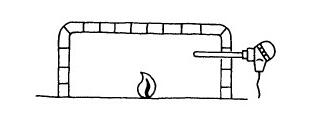

4.测温体的测温场所不合适。
5.是否设定了输入修正值？
