安全要点
为了确保安全，请务必遵守以下各项目的内容。
●布线时
项目 | 代表例 |
关于电源电压 | DC3线型的NPN输出传感器 | DC2线型传感器 |
使用时请不要超过使用电压范围 |
|
|
如在使用电压范围以上施加电压，或在直流电源型的传感器上施加交流电源（AC100V以上），则可能引起破裂或烧毁。 |
关于负载短路 | DC3线型的NPN输出传感器 | DC2线型传感器的情况下 即使附带负载短路保护功能，如果电源的极性错误与负载短路重叠时，负载短路的保护功能将不工作。 |
请避免使负载短路。否则可能引起破裂或烧毁。 负载短路保护功能在电源为正确极性，额定电压内使用时才能有效。 |
|
|
关于误布线 | DC3线型的NPN输出传感器 |
需考虑电源的极性，请避免错误布线。否则可能引起破裂或烧毁。 |
|
关于无负载的连接 | DC2线型的传感器 有负载短路功能，但电源的极性错误与无负载连接重叠时。 | AC2线型的传感器 |
因为无负载情况下直接连接电源，会引起内部元件得破裂或烧毁，所以请务必在有负载的情况下进行布线。 |
|
|
●使用环境
请勿在有易燃易爆气体的环境下使用。
项目 | 讨论内容 |
检测物体与接近传感器的动作条件 |
|
电气
条件 |
|
环境条件 |
|
安装条件 |
|
外部磁场 电场的影响 | 在直流磁场中的影响为20mT＊。 20mT以上时请勿使用 在直流磁场急剧变化时，可能发生误动作。请勿在直流电磁石采用ON、OFF的场所使用。 请勿将无线电收发机靠近接近传感器及其布线，以免产生误动作。 |
其他 | 经济性－价格/交货期 寿命－通电时间/使用频率 |
mT（微特斯拉）：磁通密度大的单位。1特斯拉相当于10,000高斯。
●设计时
检测物体的材料
根据检测物体的材料不同，其检测距离有着显著的差别，请参见「检测物体的材料和大小的影响」的特性数据，给予充裕的设定距离。一般检测物体为非磁性金属（例如铝等），那么检测距离会变小。
检测物体的大小
一般来说，当检测物体的大小小于标准检测物体时，检测距离会变小。请按「检测物体的大小与检测距离」图表，进行大于标准检测物体的设计。小于标准检测物体时，请在设定距离上留有充分的余度。
检测物体的厚度
磁性金属（铁、镍等）的厚度请大于1mm。厚度小于0.01mm的箔，可以得到与磁性体同等的检测距离。此外，对蒸膜等极薄材料及无导电性物体也无法检测。电镀的影响 当检测物体电镀后，检测距离会发生变化。（参见下表）
电镀的影响（参考例）
参考值：相对于无电镀的检测距离的%）
电镀种类的厚度基本材料 | 铁 | 黄铜 |
无电镀 | 100 | 100 |
Zn 5～15μ m | 90～120 | 95～105 |
Cd 5～15μ m | 100～110 | 95～105 |
Ag 5～15μ m | 60～90 | 85～100 |
Cu 10～20μ m | 70～95 | 95～105 |
Cu 5～15μ m | － | 95～105 |
Cu（5～10μ m）+ Ni（10～20μ m） | 70～95 | － |
Cu（5～10μ m）+ Ni（10μ m） + Cr（0.3μ m） | 75～95 | － |
关于相互干扰
相互干扰指受相邻传感器磁性（或静电容量）的影响，输出处于不稳定的状态。靠近接近传感器安装时，有交替配置不同频率型的方法。在各种型号的种类表中对不同频率的有无都有记载，请予以参见。靠近相同频率的接近传感器，进行并列、相对安装时，在间隔方面有限制，详细内容请参见各机型末尾的「 请正确使用 」中的「 相互干扰 」的项。
关于电源复位时间
传感器在电源接通后100ms以内即处于可检测状态。将负载与传感器连接在不同电源时，请务必先接通传感器电源。
关于电源OFF
因为电源OFF时会发生输出脉冲，需设计成让负载或负载线路的电源先行OFF。
周围金属的影响
在接近开关的检测面附近存在检测物体以外的金属物体时，会影响检测性能，出现表面的动作距离变大，温度特性变差，复位不良等现象。详细内容请参见各机型的「 请正确使用 」中的周围金属的影响表。同时，表中所列各值系使用附于各机型的螺母时的数值，当螺母的材料发生变化时，周围金属的影响也会发生变化。
关于电源变压器
请务必在直流电源中使用绝缘变压器，请勿使用自动变压器（单卷变压器）。
使用交流2线式/直流2线式时请考虑以下各项目:
浪涌保护
使用接近传感器附近会产生大浪涌的装置（电机、电焊机等）时，虽然接近传感器中内置了浪涌吸收器，但仍请将浪涌吸收器插入发生源内。
消耗（漏电）电流的影响
即使接近传感器OFF时，也会因电路的运行而有少量的电流泄漏,因此，会发生负载内残留少量电流（负载残留电压），负载的复位不良现象。使用前，请确认该电压小于负载的复位电压（漏电流小于负载的复位电流）。
消耗（漏电）电流影响的对策方法（例）
交流2线式
连接分泄电阻，将负载中流动的漏电旁路分流，使负载中流动的电流降至复位电流以下。
请根据以下公式计算分泄电阻值及容许电力。
P：分泄电阻的W数（实际使用时请使用数倍以上的W数）。II：负载电流（mA）并且，建议根据余度，AC100V时请使用10kΩ以下3W（5W）以上， AC200V时请使用20kΩ以下10W（20W）以上。当发热影响有问题时，请使用大于（ ）内的W数。
直流2线式
连接分泄电阻时，将负载中流动的漏电流旁路分流，使负载中流动的电流为漏电流×负载的输入阻抗＜复位电压。
请根据下列公式计算分泄电阻值及容许电力。
P：分泄电阻的W数（实际使用时请使用数倍以上的W数）。
iR：接近开关的漏电流（mA）
iOFF：负载的复位电流（mA）
但是，建议根据余度，DC12V时请使用15k Ω 以下450mW以上，DC24V时请使用30k Ω 以下0.1W以上。
涌入电流的大负载
灯和电机等涌入电流的大负载＊会造成开关元件的劣化和破损，此时请使用继电器E2K/TL-N□Y：1A以上。
●安装时
关于安装
安装传感器时，请避免用锤子等施加过大的冲击力，以免耐水功能发生劣化、损坏。此外，用螺栓紧固时，螺母的紧固强度有容许范围，也有必须使用齿形垫圈的机型。详细内容请参见该型号末尾的「 使用注意事项 」中安装时的注意事项。
关于DIN导轨安装/拆卸 （以E2CY为示例）〈安装〉
①将前部放入专用安装固定配件（附属）或DIN导轨中。
②将后部推压进专用安装配件或DIN导轨中。
使用专用安装配件进行侧面安装时，先将专用安装固定配件固定在放大器单元上，再用M3螺钉进行安装。此时可使用φ6以下的平垫圈。
〈拆卸〉
将放大器单元按③方向推压的同时，将传感器导线插入部向④方向抬起，无需螺丝刀就可简单地进行拆卸。
关于设定距离
温度、电压的变动会引起检测距离的变化。建议传感器安装时，根据「设定距离」进行设置。
●配线时
接近开关的AND&OR布线
类型 | 连接种类 | 连接方法 | 内容 |
直流2线式 | AND （串联连接) |
| 连接的传感器数（Ｎ）应在满足下式的范围内。
VS －N×VR负载的动作电压
但是，由于各接近开关未被供给额定的电源电压、电流，有可能造成显示灯亮不足或发生错误脉冲（约1ms左右），请确认没有问题后再使用。 |
OR （并联连接） |
| 连接传感器数（Ｎ）应在满足下式的范围内。N×i负载的复位电流
例）MY（DC24V）继电器为负载时，连接传感器数限于4台。 |
交流2线式 | AND （串联连接) |
| 〈TL-NY、TL-MY、E2K-□MY□、TL-T□Y〉上述接近传感器不能串联连接。必要时可使用继电器。〈E2E-X□Y〉该型号无论在AC100V还是AC200V时，当ON时施加在负载上的电压VL为VL＝VS－（输出残留电压×个数）（V）。所以如果VL不大于负载的动作电压，负载将不动作，需要事先进行确认。串联2个以上，在AND电路使用时最多3个。（注意左图VS的值） |
OR （并联连接） |
| 原则上不能并联2个以上接近传感器，用于OR电路。
只限在（A）、（B）不同时动作，不必保持负载时可并联连接，但消耗电流（漏电流）会变为n倍，容易造成复位不良。
（n为接近传感器的个数）
不能用于（A）、（B）同时动作，需保持负载时。
即（A）、（B）同时动作，并保持负载时，当（A）处于ON，（A）（B）两端的电压会降低约10V，负载电流经（A）流动动作。其次，检测物体接近（B）时，（B）两端的电压为10V，处于过低状态，使（B）的开关元件无法动作。当（A）再次OFF，（A）与（B）两端的电压会上升到电源电压，这时（B）才刚开始处于ON状态。
在此期间，（A）OFF、（B）也处于OFF的时间（约10ms），负载瞬间复位。如此保持负载时，请按左图所示，使用继电器。 |
AND.OR连接使用时，有时会因错误脉冲及漏电等影响导致无法使用，请在使用前确认没有问题后再使用。
关于导线的延长
放大器内置型的各种标准导线的长度在200m以内（一部分机型除外）。同时，放大器分离型（E2C-EDA、E2C、 E2J、E2CY）请参见各自的注意事项。
关于导线的弯曲布线
将导线弯曲布线时，建议采用导外径3倍以上的弯曲半径。（同轴线屏蔽线除外）
关于导线的拉伸强度
通常，施加力请勿超过下表所示值。
导线直径 | 拉伸力 |
小于 φ 4 | 30N以下 |
小于 φ 4 | 50N以下 |
同时，请勿在屏蔽线、同轴线上施加拉伸力。
关于和高压线的区别
金属配管的实施
为了防止电力线、动力线在通过接近传感器导线附近时引起的误动作和破损，请进行单独的金属配管。（直流型也相同）。与传感器控制器S3D2的连接示例

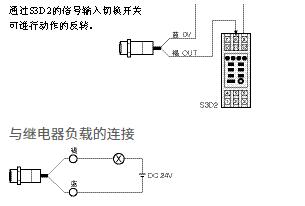

直流2线型，使用S3D2时
直流2线式中有3V残留电压，请确认继电器的动作电压后再使用。但是E2E-XD-M1J-T的残留电压为5V。

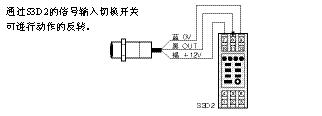

直流3线型
●使用环境
关于耐水性
避免在水中、降雨中及室外使用。
●关于环境
安装在以下场所时，可导致误动作和故障，所以请避免使用。
1. 为了维持动作的可靠性和长寿命，请避免在规定外的温度和室外条件下使用。
2. 接近传感器采用耐水构造，但为了避免水等直接接触，仍需安装防水盖子，这样可进一步提高可靠性和寿命。
3. 请避免在有化学药品，特别是强碱、酸（硝酸、铬酸、热浓硫酸等）的环境中使用。
●保养检查
定期检查
为使接近传感器能长期稳定地动作，应定期进行与一般的控制机器相同内容的检查。
1. 检测物体及接近传感器的安装位置有无偏离、松弛、歪斜。
2. 布线、连线部有无松弛、接触不良、断线。
3. 是否有金属粉尘等的粘附、堆积。
4. 使用温度条件、环境条件是否有异常。
5. 设定显示灯型的闪烁是否有异常。
分解与修理
绝对不能自行进行分解和修理。
故障的简易检查
为能简易地查出故障，可通过与E39-VA手提式检测器的连接进行传感器动作状态的调查。
