在很多电路中，一个电源可能对应多个负载，有时候要切换负载的供电，有时候要对负载进行限流，通常的方法可以用PMIC去操作不同的负载，也可以使用负载开关去操作。负载开关有正压的也有负压的，负压的比较少。分立器件搭一般都是用Pmos去搭建。典型的电路如下
结构1
结构2
使用PMOS构建有个好处可以不用自举，若是使用NMOS构建则需要自举电路对MOS的GS提供一些偏置，PMOS的缺点是比较难买，我知道的型号apm4953可能主要用在液晶电视上面，可能是学修电视机的课上遇到的，时间过于久远已经忘记。
在上面的电路中，当下面的NMOS闭合的时候VIN=VOUT当NMOS断开以后，VOUT将被切断。

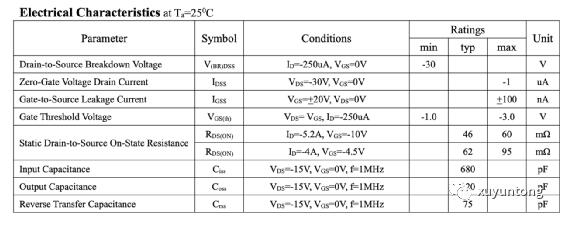

PMOS就是GS是负的电压时候导通，查的手册如下

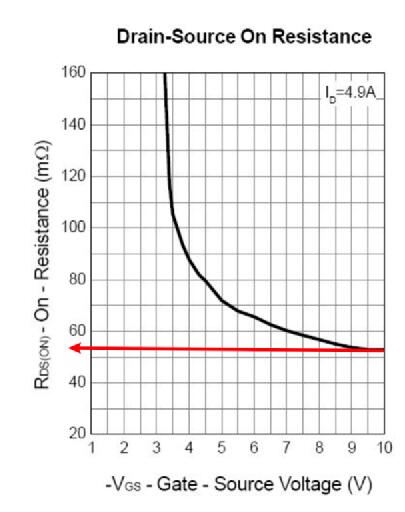

看到在VGS等于-10V时候此时他的rdson最大约为60mR，我们在查看下图，也是在40～60mR之间

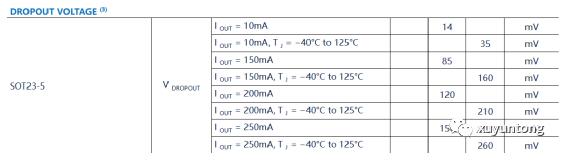

这个东西对于负载开关就如同不同电流下LDO的Drop一样。越小他的DROP越小，可以参考之前写的LD50x的仿真教程。

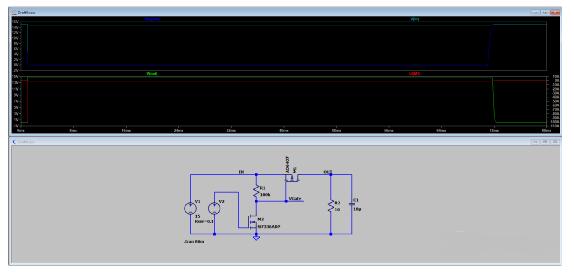

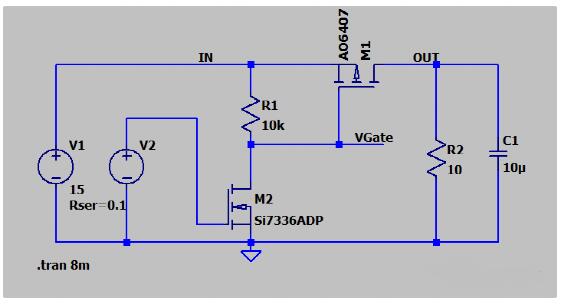

回到正题，使用PMOS架构1和PMOS架构2看起来区别不大，为什么要多加个电容，咱们先来看架构1，以下是架构1负载开关的仿真图，可以看到负载开关1在打开的瞬间电流是非常大的，尤其在容性负载的场合将会造成超级大的电流导致mos管烧管

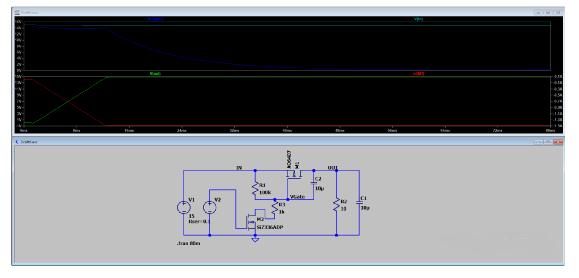

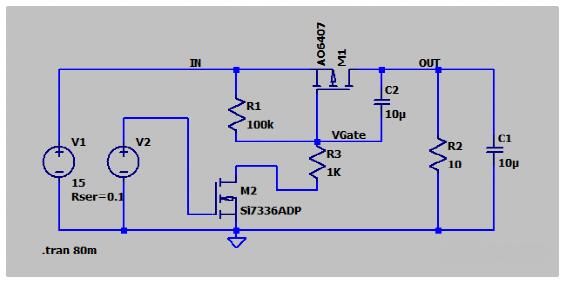

使用架构2时候，可以看到因为在gd上添加了电容，导致gs的变化速度减慢，有效的防止了负载电流突变导致mos管瞬间承受过高的电流应力，对mos管比较友好。

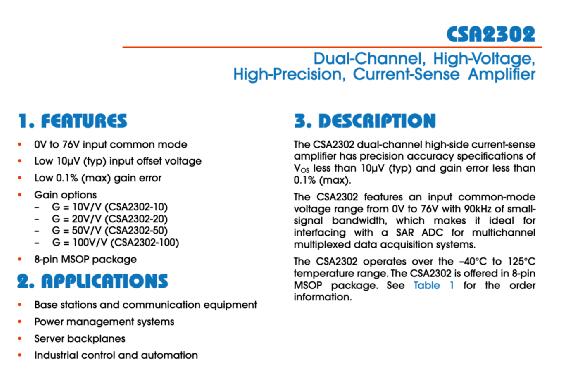

但无论是架构1还是架构2都没有办法做到过流保护，因为其真的太简单了，无法做到任意限流或者过流保护，于是乎我在这里推荐CSA23,详情如下所示

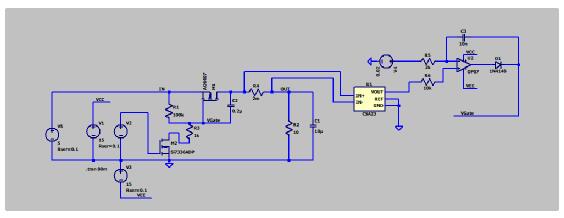

之前我们是写过CSA23的行为模型的，所以我们直接用csa23的行为模型去构建任意过流保护电路。

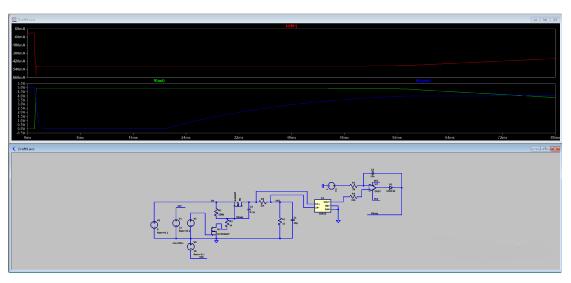

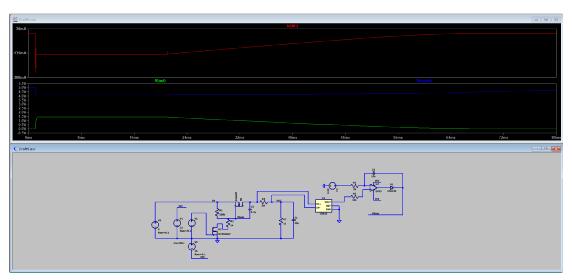

限流150mA左右，测试效果如下图。
下面是开放限流的效果

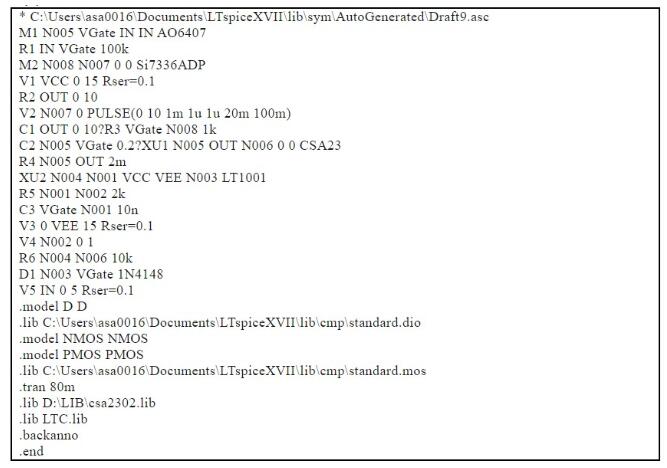

仿真代码如下：
