三丰数显指示表543 系列 — 高精度、高性能型
特点• 此新型数显指示表具有极高的测量精度和优秀的性能。分辨率高达0.5μm，可保证很高的测量精度；可通过一个手持式控制器(或RS-232C 接口) 实现远程控制；内置模拟指针显示可轻松实现跳动测量。
• 测量中可显示最大值、最小值和溢出值。
• 通过设置上、下公差进行 GO/±NG 判断，判断结果超出公差时，背灯显示由绿色变为红色。
• 带有SPC 数据输出。
• 带有RS-232C 数据输入／输出。
三丰数显表技术参数
精度: 参见性能参数 (不包括量化偏差)
分辨率: 0.0005mm/0.001mm
显示: 液晶显示字符高度9.5mm
长度基准: 光电线性编码器
最大反应速度:1000mm/s
测力: 2.0N/2.5N* 以下(*测量范围为60mm 型号)
轴套外径: 8mm (ISO/JIS型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS型)
预调、调零、GO/±NG 判断、最大／最小值保持、跳
动测量、分辨率转换、计数方向转换、自动电源开／
关、数据输出、功能锁
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
936937: SPC 电缆 (1m)
965014: SPC 电缆 (2m)
21EAA131: RS-232C 电缆 (2m)
21EZA099: 遥控器
540774: 心轴提升电缆 (行程: 30mm)
21EZA101: 心轴提升旋钮
264-504: 数显迷你处理器 DP-1VR
543-004: 数显预调节器
215-153-10: 花岗岩比较仪台架
215-505: 比较仪台架
日本三丰性能参数
公制型 分辨率货号* 测量范围精度
0.0005mm,0.001mm
543-561 30.4mm 0.0015mm
543-563 60.9mm 0.0025mm
* 为区分交流电源电压，在货号后加上以下后缀: A 适于UL/CSA，
D 适于CEE，DC 适于CCC，E 适于BS，K 适于EK，无后缀适于JIS/100V。

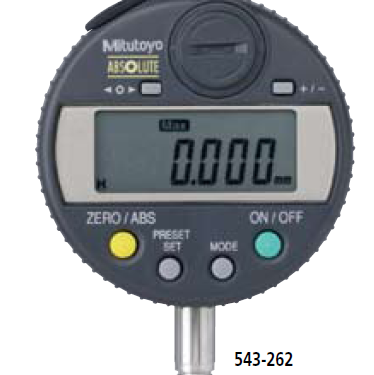

数显指示表543 系列 — 带有背灯的液晶显示屏
• 由于采用ABSOLUTE线性编码技术，测量参考点一旦被设置，只要电源不间断就不会丢失。
• 通过设置上、下公差进行 GO/±NG 判断，判断结果超出公差时，背灯显示由绿色变为红色。
• 测量中可显示最大值、最小值和溢出值。
• 模拟杆指示表带有一个把手， 可进行上、下限接触和零点接触。此指示表与指针式指示表一样，易于操作。模拟杆显示范围可改变。
• 带有SPC数据输出。
技术参数
精度: 参见性能参数 (不包括量化偏差)
分辨率: 0.01mm/0.001mm
显示: 液晶显示字符高度8.5mm
长度基准: ABSOLUTE 静电线性编码器
最大反应速度: 无限制
测力: 1.8N/2.3N* 以下(*测量范围为50mm 型号)
轴套外径: 8mm (ISO/JIS 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
电源: 9V DC (通过AC 适配器)
功能
预调、调零、GO/±NG 判断、最大／最小值保持、跳
动测量、分辨率转换、计数方向转换、电源开／关、
数据输出
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
应用差值/ 跳动测量
实例: 指示表从A 点移至D 点差值(或全跳动) 显示A 尺寸， B (最大值) 和C (最小值)可通过简单按键被顺序调出。
