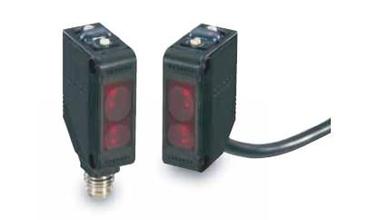

欧姆龙光电开关通常都具有主动避免彼此干扰的功能，因此不必忧虑彼此干扰。但是,HGK系列对射式红外光电开关在几组并排接近设备 时，则应避免邻组和彼此干扰。避免这种干扰最有用的办法是投光器和受光器穿插设置，逾越2组时还拉开组距。当然，运用不一样频率的机种也是一种好办法。
欧姆龙光电开关首要是为了判别机动车是不是到位(即是不是驶上检测台)光电开关为成对运用，其中一个为发射端，一个为接纳端。发射端的光电开关有两根线，只 需供上12V-240V直流或24V-240V交流电即可正常作业，正常作业的表示为光电开关上的赤色指示灯亮；接纳端有五根线；其中两根线的色彩和发射 端的两根线的色彩一样为电源供电；别的三根线中有一根为公共端(检测线上接+5V电源)一根为常初步，一根为常闭端，视光电开关的类型而定。用常开或常闭 将公共端＋5V电压提供给计算机。
当电源作业正常的状况下，把发射端和接纳端对在一条线上后，两头的光电开关指示灯全亮，否则能够接纳端的指示灯不会亮， 正常检测时两个光电开关上的指示灯大概全亮，当车驶上检测台时或驶入规定方位时，接纳端的光电开关指示灯灭，将共用端和常初步导通，把＋5V电压经过线缆 衔接至信号箱I/O调度板的相应通道端子，由检测软件判别此通道的电压高低电平的改变来判别车的位状况。
欧姆龙光电开关应安装在距地沟较近的一边。首先翻开光电开关盒，观察光电开关固定螺丝是不是松动，通常状况下从头调整紧固即可扫除。如仍不能扫除可用万用表量一下接 纳端的供电电源12V否正常，供电正常状况下可将衔接线加长，使接纳端光电开关距发射端间隔近一此再实验，应能扫除，如供电电源不正常应查看供电线路或供电电源。
1、指示灯两头悉数不亮此表象大概是光电开关的供电不正常形成，查看供电线路或供电电源即可扫除。保证在光电开关接线处有12V供电即可。
2、 挡住时没有5V电压输出首先用万用表量公共端＋5V和 GND间是不是有电压，如电压不正常查看＋5V供电电源和线路即可扫除。电压正常的状况下，可量一下常闭端同GND间的电压应为5V没有电压的状况下再量 一下常初步同GND单的电压如有5V话，将常开、常闭线替换一下即可。如常开常闭两个端子悉数没有5V电压阐明光电开关触点坏，需替换光电开关方可扫除。
