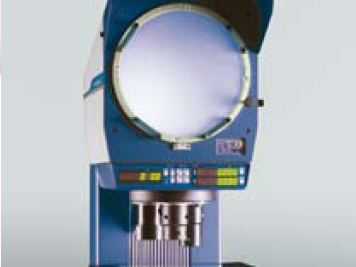

日本三丰PH-3515F, PH-A14三丰172 系列 — 投影仪
• 采用水平光学系统得台式投影仪。
• 适于螺纹间距测量——工件旋转时，图像不会产生毛边或扭曲。
• 明亮屏幕显示正像* (*倒像：PH-A14)。
直径为353mm (356mm: PH-A14) 的投影屏幕带有十字交叉细线参考线，易于对齐。
• 1' 或0.01º 数显角度测量(PH-3515F)。
• 载重工件台和光栅尺配合使用，确保快速、高精度测量。
三丰172 系列技术参数
投影图像: 正像 (倒像: PH-A14)
投影屏幕
• 有效直径: 353mm 356mm**
• 屏幕材料: 精细磨砂玻璃
• 屏幕旋转: ±360º, 微调和夹紧
• 角度读数: 数显计数器 (LED)*
分辨率: 1' 或0.01º (可转换) 范围: ±370º
ABS/INC 模式转换, 调零
[* 游标尺 (分度值: 2'): PH-A14] 参考线: 十字交叉细线
投影镜头: 10X [172-184 (172-011: PH-A14)]
可选: 5X, 20X, 50X, 100X
(20X, 50X, 100X: PH-A14) 放大精度
• 轮廓照明: ±0.1% 以下
• 表面照明: ±0.15% 以下
最大工件高度: 参见投影能力(H) 以下 轮廓照明
• 光源: 卤素灯泡 (24V, 150W)
• 光学系统: 远心系统
• 功能: 2- 段(高／低) 亮度转换、
无极亮度调节: PH-A14
吸热光片、冷却风 表面照明
• 光源: 卤素灯泡 (24V, 200W)
(24V, 150W 通常用于轮廓光照 : PH-A14)
• 光学系统: 垂直照明
• 功能: 可调冷凝镜片、 垂直／倾斜照明、
可选(无极亮度调节: PH-A14)
吸热光片、冷却风扇
调焦: 手动调焦
分辨率: 0.001mm
(使用KA 计数器选件: PH-A14)
电源: 100 - 240V AC, 50/60Hz
重量: 150kg (140kg: PH-A14)
日本三丰PH-3515F性能参数
型号PH-3515F PH-A14
货号172-858* 172-810-10**
XY 工作台行程范围254 x 152mm 200 x 100mm
测量方法线性编码器线性编码器
快速释放机制X 轴—
XY 工作台面尺寸450 x 146mm 407 x 152.4mm
旋转功能±10º —
最大工作台载重45kg 45kg
备注— —
* 为区分交流电源电缆，在货号后加上以下后缀: A 适于 UL/CSA, CED 适于 CEE, CEE 适于 BS, D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适
于 EK, 无后缀适于 JIS/100V
注：D 和E 与CE 不兼容
** 为区分交流电源电缆，在货号后加上以下后缀: A 适于 UL/CSA, D 适于 CEE, E 适于 BS
选件
172-145: 5X 投影镜头组*
172-173: 20X 投影镜头组*
172-165: 50X 投影镜头组*
172-166: 100X 投影镜头组*
172-012: 20X 投影镜头组**
172-013: 50X 投影镜头组**
172-014: 100X 投影镜头组**
172-133: 垂直表面照明装置*
172-116: 标准刻度尺 (50mm)
172-118: 读数尺 (200mm)
172-161: 读数尺 (300mm)
12AAM027: 罩面图套装 (12 片)
172-286: 绿色滤光片
515530: 卤素灯泡 (24V, 150W)*
512305: 卤素灯泡 (24V, 150W)**
12BAA637: 卤素灯泡 (24V, 200W)*
固定和工作台附件 (参见J-14 页)
172-142: 中心架
172-143: 中心架提升装置
172-144: 旋转夹钳 (最大工件直径: 60mm)
172-234: 带夹钳的V 型块 (最大工件直径: 50mm)
172-132: 垂直支架
172-001: 修整锯片测量夹具
172-002: 切削锯片测量夹具
