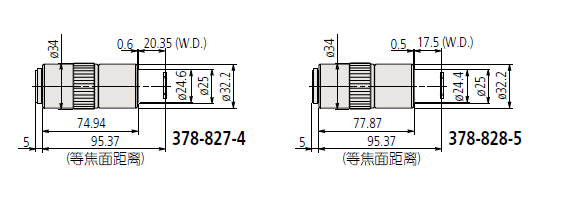

Mitutoyo日本三丰显微镜参数知识
倍率日本三丰
是指光学系统产生的物体放大图像的大小与物体尺寸的比。有
横倍率、纵倍率、角倍率等，通常所说的倍率一般是指横倍率
而言。
主光线
自光轴外的物点发出，通过镜头系统的孔径光阑中心的光线。
孔径光阑
在镜头系统中，限制光束的光圈。明暗程度也用光阑来表示。
视场光阑
限制光学仪器视场的光阑。
远心光阑系统
让主光线穿过焦点的光学系统。由于有对焦的偏差，不会产生
结像倍率的变化。
正立正像
指的是光学系统放大的图像与工作台上的测量物在上下左右的
朝向上、以及移动方向上完全一致。
视场数(FN)、实视场、显示器倍率 单位: mm
样品表面的观察范围是由目镜的视场光阑的直径决定的。
这个直径值以毫米为单位，被称为视场数(FN)。相比之下，实
视场是实际放大和用物镜观察工件表面时的范围。
日本三丰实视场可以按照下列公式计算得出：
(1) 可以用显微镜观察工件范围(直径)
实视场 = 目镜的FN
物镜放大倍率
例如：1X 镜头的实视场是 24 = 24
1
10X 镜头的实视场是 2.4 = 24
10
(2) 显示器的观察范围
显示器观察范围 = 相机的图像传感器的大小(对角线长度)
物镜放大倍率
(3) 监测显示放大倍率
显示器放大倍率 =
物镜放大倍率 x
在显示器上显示的对角线长度
相机的图像传感器的对角线长度
影像传感器的大小
格式对角线长度长度高度
1/3" 6.0 4.8 3.6
1/2" 8.0 6.4 4.8
2/3" 11.0 8.8 6.6
