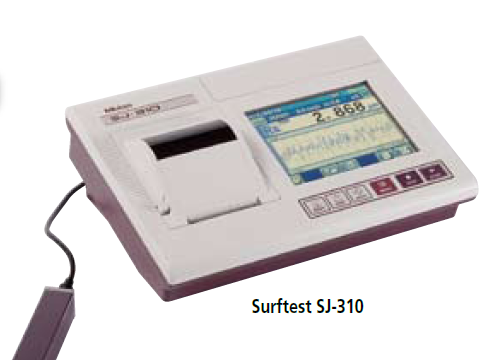

三丰技术参数: SJ-310 X 轴 (驱动部)

三丰SJ-310测量范围: 17.5, 5.6mm ( 横向驱动部型)

测量速度: 0.25, 0.5, 0.75mm/s 1mm/s( 返回)

检出器 范围: 360μm (-200μm - +160μm)

检测方法: 有轨测量

测力: 0.75mN 或 4mN: 参见 L-5 页

测针针尖: 金刚石, 90º / 5μmR

(60º / 2μmR: 参见 L-5 页)

导头曲率半径: 40mm

导头压力: 小于 400mN

类型: 差动电感式

电源: 通过AC 适配器／可充电镍氢电池

充电时间: 4 小时(最大)

电池寿命: 最多可测量 500 次 (不包括打印)

外部数据/ 输出: RS-232C I/F, SPC 输出

数据存储: 记忆卡 (可选 12AAA841) 尺寸 (WxDxH)

控制器: 275 x 109 x 198mm

驱动部: 115 x 23 x 26mm 重量

控制器: 大约 1.7kg

驱动部: 0.2kg

三丰评价能力: SJ-310

适用标准:

JIS' 82, JIS' 94, JIS' 01, ISO' 97, ANSI, VDA

评价轮廓:

P (原始轮廓), R (表面粗糙度曲 线), DIN4776, 粗糙度

曲线motif

评价参数:

Ra, Ry, Rz, Rt, Rp, Rq, Rv, Rsk, Rku, Rc, RSm, S, RPc, R3z,Rmr

(c), Rpk, Rvk, Rδc,, Rk, Mr1, Mr2, Lo, Rppi, R, AR, Rx,A1, A2,

Vo, HSC, Rmr, SK, Ku, RΔa, RΔq, Rlr,λa,λq,Rpm,RzJIS (JIS'01),

tp (ANSI), Htp (ANSI), Wte, Wx, W, AW,Rz1max (ISO), Rmax

(VDA, ANSI, JIS'82), 可定制

分析图表:

支撑曲线 (BAC), 振幅分布曲线 (ADC)

滤波类型 2CR, PC75, 高斯

截止波长 lc: 0.08, 0.25, 0.8, 2.5, 8mm

ls: 2.5, 8mm

取样长度: 0.08, 0.25, 0.8, 2.5, 8mm;

取样数 (x n):

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度

(0.3 to16.0mm: 0.01mm 之间)

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度

(0.3 to 5.6mm: 0.01mm 之间)*

* 横向驱动器

打印机 热敏打印机

打印宽度 48mm (纸宽: 58mm)

记录倍率

垂直: 10X - 100,000X, 自动

水平: 1X - 1,000X, 自动

功能: SJ-310

用 户自定义: 期望获得的参数可以挑选出

来，用于计算和显示

统计 处理 : 最大值, 最小值, 均值、 标准

偏差, 合格率, 每个参数的频

率分布表

GO/NG 判断规则: 平均值、 16% 规则, 最大值规

则平均值规则，标准差 (1σ, 2σ,

3σ)

存储: 内置存储器: 测量条件(10 套)

记忆卡(选配) : 500 个测量条件10000 个测量轮廓，500 显示图像，文本文件(测试条件/ 测量轮廓/ 评价轮廓/ 相对负荷曲线/ 振幅分布曲线)，500个统计数据等。

校正: 输入数值自动校正/ 多次测量(最大12 次) 取平均值校正省电功能: 自动休眠功能，ECO 模式下自动关闭背光。
