Formtracer (表面粗糙度 / 轮廓测量装置) SV-C3200 / SV-C4500

2014-04-30

浏览次数:1243



Formtracer (表面粗糙度 / 轮廓测量装置) SV-C3200 / SV-C4500

三丰525系列 — 表面粗糙度/轮廓测量仪

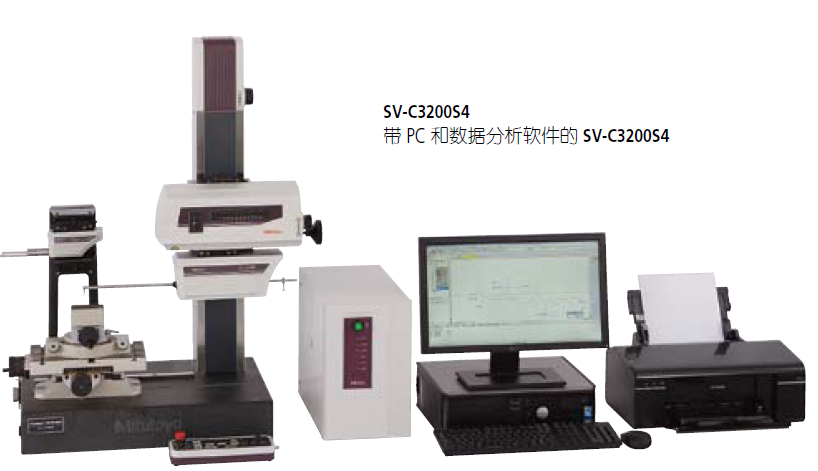

Formtracer (表面粗糙度 / 轮廓测量装置) SV-C3200 / SV-C4500

轮廓测量装置大幅提高的驱动速度(X1 轴: 80 mm/s, Z2轴立柱: 30mm/s) 进一步减少了总的测量时间。

为了长时间保持横往返直线度规格,三丰公司采用极坚硬的陶瓷导轨,既抗老化又经久耐磨。

驱动器 (X1 轴) 和立柱 (Z2 轴) 均配备了高精度线形编码器 (其中Z2 轴上为ABS 型)。因此,在垂直方向对小孔连续自动测量、对较难定位部件的重复测量的重复精度得以提高。



直线度: ±(0.05+0.001L)μm*专用于需要高精度测量的工件。

*S4 型、H4 型、W4 型;L 为驱动长度 (mm)

符合JIS '82/'94/'01, ISO, ANSI, DIN, VDA 等表面粗糙度的国际标准。

标准配置:高精度测头 (0.75mN / 4mN 测力),分辨率高至0.0001μm。



自动测量

在与CNC 机型配套使用的众多外设选件的支持下,可实现自动测量。



X1 轴精度: ±(0.8+0.01L)μm*

Z1 轴精度: ±(0.8+I2HI/100)μm**

专用于需要高精度测量的工件。

SV-C3200S4, H4, W4, SV-C4500S4, H4, W4 型, L = 为驱动长度

SV-C4500S4 型、H4 型、W4 型,S8 型、H8 型、W8 型; H 为

测量高度 (mm)

当结合使用新产品双面锥型测针(向上和向下方向上有接触点),SV-C4500 系列的轮廓驱动单元通过与上下圆锥测针的组合实现了上下两面连续测量的功能从而不需要改变测臂方向就能对工件进行复位。



测量分析软件( 选件)

FORMTRACEPAK

使用该软件可以控制马达驱动的Y 轴工作台和旋转台选件,从而实现自动测量。使用该软件还可以进行轮廓评价,这项评估包括对阶差,角度,深度,面积和其他基于表面粗糙度数据的特性进行分析。另外,还可以通过设置打印格式建立原始检测证书,以适应不同的需求。



丙通MRO长期销售日本三丰产品,欢迎来电咨询采购4006-822-663
