日本三丰工具SV-C4500

2014-04-30

浏览次数:1066

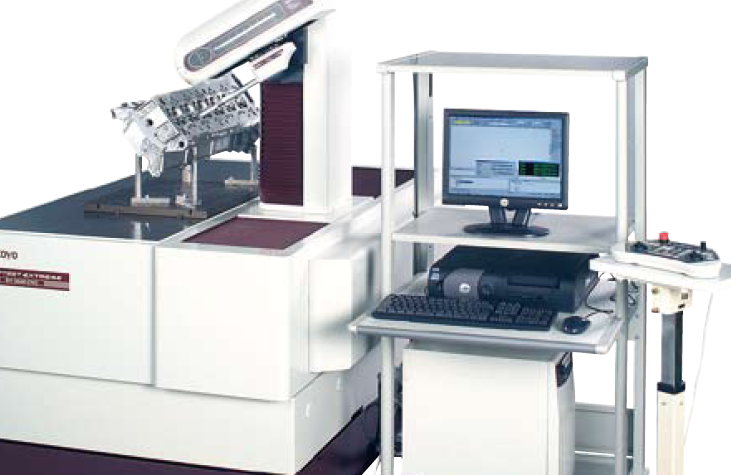

日本三丰工具SV-C4500

基本技术参数:

基座尺寸 (W x H): 600 x 450mm 或 1000 x 450mm

基座材料: 花岗岩 重量

日本三丰工具SV-C4500

主机: 140kg (S4), 150kg (H4), 220kg (W4)

140kg (S8), 150kg (H8), 220kg (W8)

控制器: 14kg  遥控箱: 0.9kg

电源: 100 – 120V AC ±10%,

200 – 240V AC ±10%, 50/60Hz

能耗: 400W (主机) 轮廓测量技术参数: X1 轴

日本三丰工具测量范围: 100mm 或 200mm

分辨率: 0.05μm

长度基准: 反射型线性编码器

驱动速度: 0 - 80mm/s 外加手动

测量速度: 0.02 - 5mm/s

移动方向: 向前/向后

直线度: 0.8μm / 100mm, 2μm / 200mm 以X1 轴为水平方向上

直线位移: ±(1+0.01L)μm (SV-C3200S4, H4, W4)

精度 (20ºC 时) ±(0.8+0.01L)μm (SV-C4500S4, H4, W4)

±(1+0.02L)μm (SV-C3200S8, H8, W8)

±(0.8+0.02L)μm (SV-C4500S8, H8, W8) L 为驱动长度 (mm)

倾角范围: ±45º (带有X1 轴倾斜单位) Z2 轴 (立柱)

垂直移动: 300mm 或 500mm

分辨率: 1μm  长度基准: ABSOLUTE 线性编码器

驱动速度: 0 - 30mm/s 外加手动 Z1 轴 (检出器)

测量范围: ±30mm  分辨率: 0.04μm (SV-C3200),

0.02μm (SV-C4500)  标尺: 线性编码器

精度 (20ºC 时) ±(1.6+|2H|/100)μm (SV-C3200)

±(0.8+|2H|/100)μm (SV-C4500)

*H: 基于水平位置的测量高度 (mm) 测针上/下运作: 弧形移动

测针方向: 向上/ 向下(SV-C3200)

( 上下可连续测量) (SV-C4500)  测力: 30mN (SV-C3200)

10, 20, 30, 40, 50mN (SV-C4500) 如 SV-C4500 设置测力

跟踪角度: 向上: 77º, 向下: 83º

(使用配置的标准测头, 依表面粗糙度而定)

测针针尖 尖端半径: 25μm, 硬质合金尖端 表面粗糙度测量技术参数:

X1 轴  测量范围: 100mm 或 200mm 分辨率: 0.05μm

长度基准: 线性编码器

驱动速度: 0 - 80mm/s 外加手动

移动方向: 向后

直线度: (0.05+1L/1000)μm (S4, H4, W4 型)

0.5μm/200mm (S8, H8, W8 型)

Z2 轴 (立柱) 垂直移动: 300mm 或 500mm
