日本三丰高精度CNC 表面粗糙度
高精度CNC 表面粗糙度/形状测量仪,一机二用:可进行表面粗糙度和形状/轮廓测量。
三丰检测仪每轴驱动速度最高可达200mm/秒,实现高速定位,满足多轮廓/多工件的测量任务。
带α 轴的机型可通过电动倾斜检出器,对水平和倾斜表面进行连续测量。

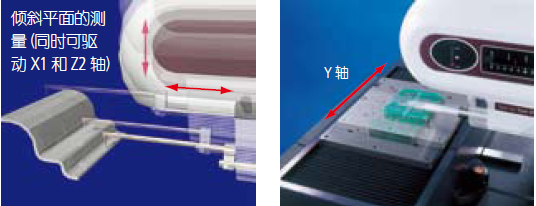

带Y 轴工作台的机型可通过Y 轴轴向定位,扩大测量任务的范围,如多工件任务等。
SV-C4000CNC 系列的轮廓驱动器配备激光全息光栅尺,可提高宽/窄范围测量精度和 Z1 轴分辨率。
通过同时控制X1 轴和Z2 轴的方向,可实现倾斜平面的测量。
通过简单的一次性操作,可更换形状/轮廓测量装置与表面粗糙度测量装置,并且,不必对连接电缆重新布线。
由于Z1 轴检出器内置了防撞器,当检出器主体即将碰撞工件或夹具时,检出器将自动停机。
配有易于操作的遥控箱:通过两个操纵杆,选定需要操作的轴,即可实现任何移动。键上端的轴向图标易于辨认,轻松操作。通过USB 与数据处理/分析器通信。
选件
防震台架 防震台装置: 膜片空气弹簧
自然频率 : 2.5 - 3.5Hz
减震机构: 阻尼孔
调水平装置: 带机械阀的自动控制装置
气源气压: 0.4Mpa 承载: 350kg
尺寸 (W x D x H): 1000 x 895 x 715mm
重量: 315kg Y 轴工作台装置
测量范围: 200mm
最小读数 : 0.05μm
长度基准: 反射型线性编码器
驱动速度: 200mm/s (最大 CNC) 0 - 60mm/s (操纵杆)
最大承载能力: 20 kg
直线度 0.5μm / 200mm
指示精度 (20ºC 时): ± (2+2L/100)μm, 轮廓模式
L 为两个测量点之间的距离 (mm)
工作台尺寸: 200 x 200mm 尺寸 (W x D x H): 320 x
