GL10镜反射式光电传感器配备PL80A反射镜
GL10镜反射式光电传感器配备PL80A反射镜和小型外壳，检测距离可达15m。该系列传感器提供多种操作选项（有/无灵敏度调节）、2种供电方式（DC或AC/DC）和相对应的输出（PNP/NPN或继电器输出）。GL10同时提供多种附件，适用于各种应用。G10产品系列均可配备获得专利的Q-Lock安装系统，可以将安装和校准传感器所需的时间缩短至几秒钟，是物流应用的理想选择。GL10是安装速度快、安装方式灵活的传感器，可实现无故障运行，将成本控制在规定范围内。
概述
• 检测距离长：可达15 m，配备PL80A反射镜
• 明亮可见的类激光Pinpoint LED光源
• 不受环境光的影响
• 10 V DC ... 30 V DC或24 V AC/DC ...240 V AC/DC电源，配备PNP/ NPN或继电器输出
• 有/无灵敏度调节装置
• 外形小巧
• 传感器外壳坚固，具有金属加固安装孔
• 配备Q-Lock安装系统，客户只需几秒钟即可安装和校准传感器
施克GL10客户获益
• 检测距离长，最大程度提高运行冗余
• 高效安装：GL10采用Q-Lock安装系统，可以在安装和调试多个传感器时节约大量的宝贵时间
• 提供使用DC或AC/DC电源的版本，应用灵活性极佳
• 可靠性高，坚固耐用，即使面对光学干扰或机械负载也能应对自如
• 提供多种附件，可简化传感器集成，为安装以及连接电缆和反射镜的过程提供辅助
传感器名称镜反射式光电传感器
检测原理标准光学检测方法

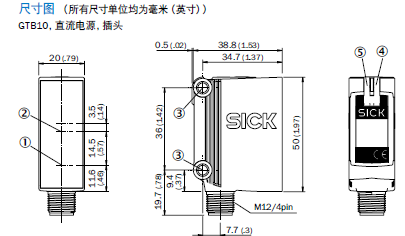

尺寸 (W x H x D) 20 mm x 50 mm x 39 mm 20 mm x 50 mm x 51.5 mm
外壳设计（发光装置外壳） 长方形
最大检测距离0.08 m ... 15 m 1)
0,15 m ... 12 m 1)
0.08 m ... 12 m 2)
0,15 m ... 10 m 2)
（取决于型号）
0.08 m ... 15 m 1)
0.08 m ... 12 m 2)
检测范围0.15 m ... 12 m 1)
0,3 m ... 9,5 m 1)
0.15 m ... 10 m 2)
0,3 m ... 8 m 2)
（取决于型号）
0.15 m ... 12 m 1)
0.15 m ... 10 m 2)
光源类型可见红光
光源 3) PinPoint LED
光点尺寸（距离） Ø 58 mm (5 m)
波长625 nm
调节电位计，270 °
1) PL80A.
2) P250.
3) TA = +25 °C时的平均使用寿命为100000 h。
机械/电气参数
直流电源交流/直流电源
电源电压10 V DC ... 30 V DC 1) 24 V AC/DC ... 240 V AC/DC 2)
纹波电压 3) ± 5 Vss
功耗≤ 20 mA 4) ≤ 2,5 VA
输出类型PNP
NPN开路集电极
（取决于型号）
电气隔离的SPDT继电器输出 5)
开关模式亮/暗通/
亮通（取决于型号）
–
开关模式选择开关可通过亮/暗通选择开关进行选择–
输出电流 Imax. ≤ 100 mA –
最大开关电流（开关电压） – 0.11 A (250 V DC)
3 A (30 V DC)
3 A (250 V AC)
最大开关频率 7) （响应时间） 1,000 Hz (≤ 500 μs 6))
500 Hz (≤ 1 ms 6))
直流电源交流/直流电源
防护等级III II 13)
重量
4针M12插头约35 g –
3芯电缆约90 g –
5芯电缆– 约115 g
极化滤波器l
发射干扰 – EN 61000-6-3 (2011-09) 14)
外壳材质PVC / PMMA
外壳防护等级IP 67
最小继电器开关循环数 – 100000次循环 (3 A)
附件安装支架
BEF-G10DC01、反射镜P250、Q-Lock安装系
统BEF-KH- SQ12R01（取决于型号）
安装支架
BEF-G10UC01、反射镜P250（取决于型号）
使用类别– AC-15，DC-13，根据EN 60947-1
EMC EN 60947-5-2
UL标准文件编号E348498
运行环境温度–30 °C ... +60 °C
储存环境温度–40 °C ... +70 °C
1) 限定值，短路保护下的最大电流为8 A。
2) +- 10 %.
3) 不应超过或低于VS 容许范围。
4) 空载。
5) 可针对感性负载或容性负载提供适当的火花抑制。
6) 使用阻性负载时的信号传输时间。
7) 亮/暗比1:1。
8) 切勿在0 °C以下的环境下弯曲。
9) A = VS 电路的极性反接保护。
10) B = 输入和输出的极性反接保护。
11) C = 干扰抑制。
12) D = 输出的过流和短路保护。
13) 参考电压：250 V AC。
14) 使用直流电源（参见61000-6-3）时，电源和传感器之间的电缆长度必须小于30 m。
