很多电子设计者都晓得滤波电容在电源中起的感化，但在开关电源输入端用的滤波电容上，与工频电路当选用的滤波电容并纷歧样，在工频电路顶用作滤波的通俗电解电容器，其上的脉动电压频率仅有100赫兹，充放电工夫是毫秒数目级，为取得较小的脉动系数，需求的电容量高达数十万微法，因此普通低频用通俗铝电解电容器制造，目的是以进步电容量为主，电容器的电容量、损耗角正切值以及漏电流是辨别其好坏的次要参数。
在开关稳压电源中作为输入滤波用的电解电容器，其上锯齿波电压的频率高达数十千赫，乃至数十兆赫，它的请求和低频使用时分歧，电容量并不是次要目标，权衡它利害的则是它的阻抗一频率特征，请求它在开关稳压电源的任务频段内要有低的等的阻抗，同时，关于电源外部，因为半导体器件开端任务所发生高达数百千赫的尖峰噪声，亦能有优越的滤波感化，普通低频用通俗电解电容器在10千赫阁下，其阻抗便开端出现理性，无法知足开关电源运用请求。

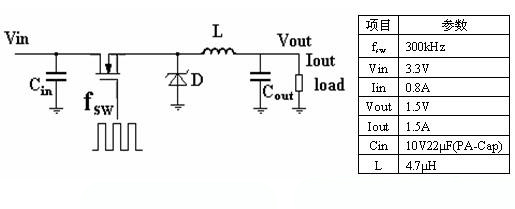

.jpg)
开关稳压电源公用的高频铝电解电容器，它有四端个子，正极铝片的两头辨别引出作为电容器的正极，负极铝片的两头也辨别引出作为负极。稳压电源的电流从四端电容的一个正端流入，经由电容外部，再从另一个正端流向负载；从负载前往的电流也从电容的一个负端流入，再从另一个负端流向电源负端。
由于四端电容具有优越的高频特征，它为减小输入电压的脉动重量以及克制开关尖峰噪声供给了极为有利的手腕。 高频铝电解电容器还有多芯的方式，它将铝箔分红较短的若干小段，用多引出片并联衔接以减小容抗中的电阻成份，同时，采取低电阻率的资料并用螺杆作为引出端子，以加强电容器接受大电流的才能。
叠片电容也称为无感电容，普通电解电容器的芯子都卷成圆柱形，等效串联电感较大；叠片电容的构造和书原形仿，因流过电流发生的磁通偏向相反而被抵消，因此下降了电感的数值，具有更为优秀的高频特征，这种电容普通做成方形，便于固定，还可以恰当减小占机体积。 此外，还有一种将四端和叠片相联合的四端叠片式高频电解电容器，它综合了两者的长处，高频特征更佳。 编辑by丙通MRO
