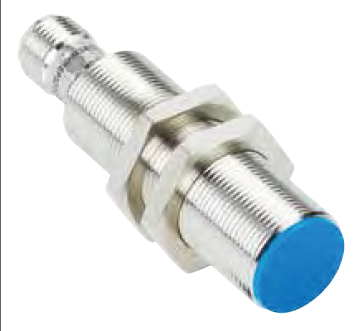

施克IM标准型直流两线式电感式接近传感器
产品描述
SICK 的 IM 标准型圆柱形电感式接近传感器可精确检测，停机时间短，使用寿命长。IME 电感式接近传感器隶属于该产品系列，采用先进的 ASIC 技术，可在产品生产流程结束后进行数字调整标定。借助ASIC专利技术IME 能够精确检测，重复精度高，避免生产误差。此外，IME 采用热熔胶封装技术，可延长强冲击和强振动环境下的传感器使用寿命。该产品定位精度高，可靠性高，为客户的生产应用提供最佳方案。
概述
• 采用 ASIC 技术，检测距离更精确
• 紧固扭矩高，使用热熔胶填充，传感器坚固，运行稳定
• 提供 M8 至 M30 尺寸外壳
• 检测范围从 1.5 mm 至 20 mm
• IP 67 防护等级
• 操作温度从–25° C 至 +75° C
• 直流两线式
• 提供客户订制服务
客户获益
• 减少机器停机时间
• 精确检测减少机械碰撞损坏
• 使用寿命长，维护成本低
• 抗冲击和抗振动性能高
详细技术参数 功能
IME08 IME12 IME18 IME30
外壳形状圆柱形
螺纹尺寸M8 x 1 M12 x 1 M18 x 1 M30 x 1.5 检测范围 Sn
标准型齐平安装2 mm 4 mm 8 mm 15 mm
标准型非齐平安装4 mm 8 mm 12 mm 20 mm
安装方式齐平安装/非齐平安装（取决于型号）
输出功能常闭 (常闭 (NC)) / 常开 (常开 (NO))
开关频率± 4,000 Hz ± 2,000 Hz ± 1,000 Hz ± 500 Hz
电气接线直流两线式连接
外壳防护等级 1) IP 67
1) 遵循 EN 60529 标准。
机械/电气参数
IME08 IME12 IME18 IME30 工作电压10 V DC ... 30 V DC
脉动纹波 ≤ 10 % 电压降≤ 4 V 1) ≤ 4.5 V 2) 启动时间延迟≤ 100 ms
开关滞环延时5 % ... 15 % 3 %...15 （取决于型号）
重复精度 3) 4) ≤ 2 % 温度漂移(Sr) ± 10 %
电磁兼容性 (EMC) 遵循EN 60947-5-2
输出电流 Ia ≤ 100 mA 空载电流≤ 0.8 mA 最小负载电阻≥ 3 mA
连接方式2 m 耐机油 PVC 电缆
M8 公插头 （取决于型号） 2 m 耐机油 PVC 电缆
M12 公插头 （取决于型号）
短路保护l 极性反接保护l 上电脉冲≤ 5 ms
抗冲击/抗振动30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
工作环境温度–25 °C ... +75 °C
外壳材料金属，铜镀镍感应面外壳材料PA6 塑料
最大紧固力矩典型值 5 Nm 典型值 12 Nm ≤ 40 Nm ≤ 100 Nm
外壳 尺寸检测范围Sn
安装类型输出功能连接方式接线图型号订货号
M8 x 1
2 mm 齐平安装
常闭 (NC)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME08-02BDOZY2S 1068250
3 针 M8 插头Cd-246 IME08-02BDOZT0S 1067108
常开 (NO)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME08-02BDSZY2S 1068251
3 针 M8 插头Cd-241 IME08-02BDSZT0S 1067109
4 mm 非齐平安装
常闭 (NC)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME08-04NDOZY2S 1068252
3 针 M8 插头Cd-246 IME08-04NDOZT0S 1067197
常开 (NO)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME08-04NDSZY2S 1068253
3 针 M8 插头Cd-241 IME08-04NDSZT0S 1067177
IME12 外壳尺寸检测范围
施克IM标准型Sn安装类型输出功能连接方式接线图型号订货号
M12 x 1
4 mm 齐平安装
常闭 (NC)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME12-04BDOZY2S 1068254
4 针 M12 插头Cd-245 IME12-04BDOZC0S 1067200
常开 (NO)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME12-04BDSZY2S 1068255
4 针 M12 插头Cd-015 IME12-04BDSZC0S 1067178
8 mm 非齐平安装
常闭 (NC)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME12-08NDOZY2S 1068256
4 针 M12 插头Cd-245 IME12-08NDOZC0S 1067203
常开 (NO)
2 m 2 芯耐机油 PVC 电缆Cd-012 IME12-08NDSZY2S 1068257
4 针 M12 插头Cd-015 IME12-08NDSZC0S 1067180
