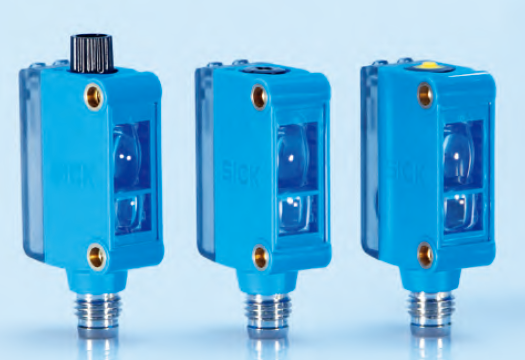

德国施克色标传感器 KT5-2 Teach-in

产品说明

KT5-2 Teach-in色标传感器是高精度对比度检测（例如检测高亮度材料上的标记）的理想选择。由于采用了3 色LED 技术，KT5-2 色标传感器能够提供最佳的光源。另外，该型号传感器还具有各种自学习方式，可满足各种应用的特殊要求。或通过设备上的自学习按钮，或利用外部控制线，KT5-2 色标传感器会自动定义所有必需的参数。此外，它还能根据检测到的两个灰度值确定最佳的开关阈值。KT5-2 色标传感器的以下特点使其能够胜任各种任务：高精度对比度检测；自动适应高亮度物体；感应距离10 mm、20 mm 和40 mm；开关频率10 kHz；单独对准和安装选件。最后，由于KT5-2 提供了可旋转90°的M12插头，因此安装也是非常简便。

概述

• 采用坚固的金属外壳

• 通过控制面板或控制线，提供多种自

施克色标传感器学习方式

• 采用RGB 3 色 LED 技术，具有最可靠的检测性能

• 开关频率10 kHz

• 提供各种不同的感应距离和光点方向

• M12 插头可旋转90°优势

• 能够可靠检测所有印刷标记和颜色组合，保证了极高的机器工作效率

• 即使在处理摆动的网状物或高亮度材料时也能保证可靠的运行

• 高定位精度，有助于改善包装质量

• 具有不同的感应距离、光点方向和发光位置，因此可实现独立配置及集成至生产过程

特性

尺寸（长x 宽x 高） 80 mm x 30.4 mm x 53 mm

光发射外壳的较长侧和较短侧均可发射光

机械/电气参数

工作电压VS 1) DC 10 V ... 30 V

纹波电压2) ≤ 5 VPP

功耗3) < 80 mA

开关频率4) 10 kHz

响应时间5) 50 μs

开关输出电压PNP：高电平 = VS– ≤ 2 V / 低电平 = 约0 V

NPN：高电平 = 约VS / 低电平 ≤ 2 V

最大输出电流Imax. 100 mA

输入，自学习(ET) PNP：

自学习时：U = 10 V ... < UV

运行时：U < 2 V

NPN：自学习时：U < 2 V

运行时：U = 10 V ... < UV

输入，亮/ 暗通(L/D) PNP：

亮通时：U = 0 V

暗通时：U > 10 V ... < UV

NPN：亮通时：U = UV

暗通时：U = 0 V保留时间(ET) 25 ms，非易失性存储防护等级 6) II

III (KT5RG)电路保护VS 反极性保护输出Q 短路保护

干扰抑制外壳防护等级IP 67

重量约400 g外壳材料锌浇铸外壳

1) 限定值。在短路保护网路中运行时最大值为8 A。

2) 不可以超出工作电压VS 的允许范围值。

3) 空载。

4) 亮/ 暗比为1:1。

5) 带阻抗负载时的信号传输时间。

6) 参考电压50 V DC。

感应距离1) 感应距离容差光点尺寸光点方向2) 延时开关输出型号订货号

10 mm ± 3 mm 1.2 mm x

4.2 mm

垂直

20 ms PNP KT5W-2P1123 1017810

–

PNP KT5W-2P1113 1016629

NPN KT5W-2N1113 1016630

水平–

PNP KT5W-2P2113 1018043

NPN KT5W-2N2113 1018042

20 mm ± 3 mm 1.5 mm x

5.5 mm 垂直–

PNP KT5W-2P1213 1016715

NPN KT5W-2N1213 1016716

40 mm ± 3 mm 1.1 mm x

4.2 mm

垂直20 ms PNP KT5W-2P1323 1018808

水平20 ms PNP KT5W-2P2323 1022165
