施克C型槽磁性气缸开关MZC1便捷的投入式安装方式
施克MZC1 产品描述

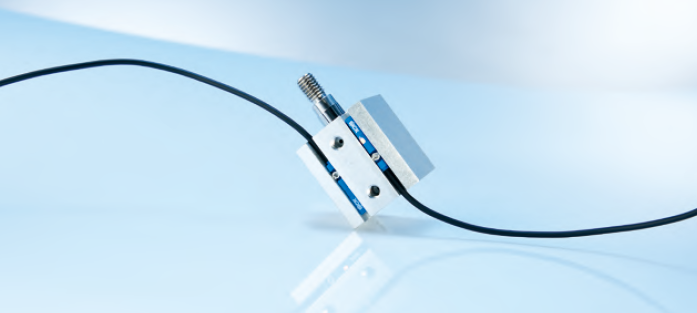

SICK的MZC1磁性气缸开关采用投入式安装方式，配备内六角螺钉和平头螺钉，安装过程十分简便，可以灵活地在气缸和线性滑轨中检测活塞位置，适用于各类配备C型槽的常用气缸、线性滑轨和夹具。借助SICK专属的GMR（高磁阻技术）和ASIC芯片技术，该传感器可以一次性完成精准的开关操作，避免产生错误信号，提高机器的生产力。MZC1提供多种型号，分别具有IP67、IP 68或IP 69K的防护等级，可以抵抗冲击、振动和化学品腐蚀，减少维护成本。此外，MZC1的外壳长度短，便于安装在短行程气缸上。
概述
• 适用于Festo或SMC等配备C型槽的常用气缸、线性滑轨和夹具
• 提供配备PNP/NPN、PUR和PVC电缆、M8和M12插头的型号
• 使用内六角螺钉和平头螺钉
• 传感器外壳长度短，便于安装在短行程气缸上
• 配备LED运行状态指示灯
• 防护等级高达IP 67 / IP 68 / IP 69K（取决于型号）
施克C型槽磁性气缸开关客户获益
• 受到冲击和振动时，传感器不会发生移动，可降低维护成本
• 借助SICK专属的GMR（高磁阻技术）和ASIC芯片技术，可以输出精准的开关动作，避免产生错误信号，提高机器的生产力和可靠性
• 配备内六角螺钉和平头螺钉，安装方式十分灵活
安装时只需旋转90°——安装人员使用单手即可完成安装，可节约安装时间
• 采用投入式安装方式，安装和更换过程十分便捷，安装人员无需在更换传感器时拆卸气缸
详细技术参数 性能 开关模式常开 开关频率1,000 Hz
开关输出NPN / PNP（取决于型号） 输出功能常开
传感面前端 机械/电子 气缸类型C型槽 外壳长度23.7 mm
工作电压10 V DC ... 30 V DC
功耗 1) ≤ 8 mA
电压降≤ 2.5 V
输出电流Ia ≤ 100 mA
开关滞环延时≤ 0.7 mT
EMC电磁兼容性符合EN 60947-5-2标准
电缆材料PUR / PVC（取决于型号）
导线截面面积0.09 mm²
极性反接保护l 短路保护l 外壳材料塑料 外壳罩盖材料强化PA
传感面材料强化PA
防护等级IP 67 2) 3)
IP 67, IP 68 2) 3)
IP 67, IP 68, IP 69K 2) 3)（取决于型号）
接通延迟≤ 30 ms
重复精度 4) ≤ 0.1 mm
典型检测宽度4 mm / 7 mm（取决于型号）
抗冲击/抗振动30 g, 11 ms / 10 … 55 Hz, 1 mm
工作环境温度–30 °C ... +80 °C
1) 空载
2) 符合EN 60529 (IP67/IP68) 标准
3) 符合DIN 40050 (IP69K) 标准
4) Ub和Ta恒定。
典型检测
宽度
开关模式连接方式防护等级接线图型号订货号
4 mm
NPN
0.3 m电缆，带3针M8插头，配备滚花
螺钉，PUR IP 67, IP 68 Cd-002 MZC1-2V2NSKR0
1059742
2 m电缆，3线，PUR IP 67, IP 68,
IP 69K Cd-001 MZC1-2V2NSKU0
1059743
0.3 m电缆，带3针M8插头，PUR IP 67, IP 68 Cd-002 MZC1-2V2NSKP0
1059744
PNP
0.3 m电缆，带3针M8插头，配备滚花
螺钉，PUR IP 67, IP 68 Cd-002 MZC1-2V2PSKR0
1059737
0.3 m电缆，带3针M8插头，PUR IP 67, IP 68 Cd-002 MZC1-2V2PSKP0
1059735
0.3 m电缆，带3针M12插头，PUR IP 67, IP 68 Cd-002 MZC1-2V2PSKQ0
1059736
2 m电缆，3线，PUR IP 67, IP 68,
IP 69K Cd-001 MZC1-2V2PSKU0
1059738
2 m电缆，3线，PVC IP 67, IP 68,
IP 69K Cd-001 MZC1-2V2PSKW0
1059740
5 m电缆，3线，PUR IP 67, IP 68,
IP 69K Cd-001 MZC1-2V2PSKUB
1059739
0.5 m电缆，带3针M8插头，配备滚花
螺钉，PUR IP 67, IP 68 Cd-002 MZC1-2V2PSKRD
1060129
2 m电缆，3线，PVC IP 67, IP 68,
IP 69K Cd-001 MZC1-2V2PSKWB
1059741 7 mm
NPN 2 m电缆，3线，PUR IP 67, IP 68,
IP 69K Cd-001 MZC1-4V3NSKU0
1059756 0.3 m电缆，带3针M8插头，PUR IP 67, IP 68 Cd-002 MZC1-4V3NSKP0
1059757 PNP 0.3 m电缆，带3针M8插头，配备滚花
螺钉，PUR IP 67, IP 68 Cd-002 MZC1-4V3PSKR0
1059753
0.3 m电缆，带3针M8插头，PUR IP 67, IP 68 Cd-002 MZC1-4V3PSKP0
1059752
0.3 m电缆，带3针M12插头，PUR IP 67, IP 68 Cd-002 MZC1-4V3PSKQ0
1059754
2 m电缆，3线，PUR IP 67, IP 68,
IP 69K Cd-001 MZC1-4V3PSKU0 1059755
