混凝土泵车，是建筑工地上，一种非常常用的工程设备，主要完成将水泥砂浆，输送到较高的建筑物上，使用施耐德电气的Twido,作为混凝土泵车的控制核心后，系统的控制功能,更加强大和灵活，同时设备,更容易维护。因为混凝土泵车，高效的工作效率，方便的移动功能，被大量的建筑工地使用，市场需求量大。
施耐德Twido
混凝土泵车的控制系统——丙通mro
早期的混凝土泵车采用惯例，继电器回路进行逻辑控制，线路比拟复杂并且维护困难，现对常规的混凝土泵车的控制，进行重新设计，控制核心使用施耐德电气，Twido系列PLC中TWDLMDA 20DTK这种型号的PLCCPU，集成有12个输入点及8个输 出点。内部可编程资源非常丰富，并且它装置尺寸很小(35.4X90X70mm)可以减小电控柜的尺寸。使用施耐德电气的Twido,作为混凝土泵车的控制核心后，系统的控制功能,更加强大和灵活，同时设备更容易维护。
系统描述
混凝土泵车的控制核心是TWDLMDA 20DTK主要完成主电机的星-三角启动切换、自动泵送/点动泵送运行控制及有线遥控操作控制，电气线路中使用一个自锁双接点按键钮将有线遥控操作盒的按键与控制箱的5个操作按键复用，以节约PLC输入点，降低设备的本钱。

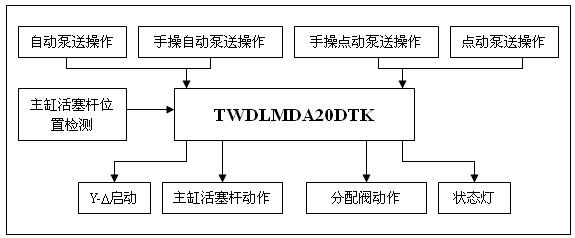

系统功能图如下：
主电机未启动就绪前，除主电机启动按键可操作，其余按键在PLC内部将其功能锁定，主电机启动就绪后，主电机就绪指示灯点亮，提示操作者可进行下一步操作，同时，PLC顺序中解除其它操作按键的锁定。
按下自动正泵/反泵启动按键，泵送指示灯点亮，主缸活塞杆A/B，分配阀根据4个主缸，活塞杆位置传感器的信号，进行相应的动作循环输出，直至按下自动正泵/反泵停止按键。有线遥控操作盒在遥控，外地操作按键切换到遥控位置后，手持操作盒上完成，正泵反泵泵送，停止及分配阀的点动等功能。
文/丙通mro
