(丙通MRO/文)电梯控制系统主要由变频调速主回路、输入输出单元以及 PLC单元构成，用来完成对电梯曳引电机及开关门机的起动，轿箱内操作，安全维护等指令信号停止管理和控制功用。
.jpg)

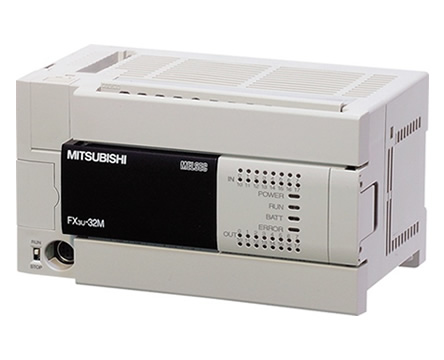

例如、三菱PLC
变频调速主回路由三相交流输入、变频调速驱动、曳引机和制动单元构成，变频器采用日本安川公司矢量控制电梯，专用变频器616G5，其具有良好的低速运转特性，合适在电梯控制系统中应用。三相电源 RST经接线端子进入变频器，为其主回路和控制回路供电，输出端 UVW接电动机的快速绕组，外接制动单元减少了制动时间，加快制动过程。
旋转编码器，用来检测电梯的运行速度，运行方向，变频器将实际速度与变频器内部的给定速度相比较，从而调节变频器的输出频率及电压，使电梯的实际速度跟随变频器内部的给定速度，达到调节电梯速度。
变频器输出信号为：变频器准备就绪信号，变频器运转正常时，通知控制系统，变频器可以正常运行;运行中信号，通 知 PLC变频器正在正常输出;零速信号，当电梯运行速度为零时，此信号输出有效并通知 PLC完成抱闸、停车等动作;故障信号，变频器 呈现故障时，此信号输出有效并通知 PLC作出响应，给变频器断电。
输入输出单元为 PLCI/O接口局部内的上下平层。输入单元为：厅外呼叫单元，用来对各层站的厅外召唤信号进行登记、记忆和消除，而且兼有无司机状态的本层厅外开门”功能，全集选方式的呼梯信号为 2N-2个(N为层站数)下集选方式的呼梯信号为 N个;
轿箱内选层单元，开关门按钮，输入 PLC控制轿门的开闭(厅门也同时动作)上下平层装置，用来保证电梯轿箱在各层停靠时准确平层，通常设置在轿顶，电梯轿箱上行接近预选层站时，上平层感应器限进入遮磁板，电梯仍继续慢速运行，当下平层感应器再进入遮磁板时，上行接触器线圈失电，制动器抱闸停车;
上下限强迫换速开关，用于维护电梯的高速运转安全，避免电梯呈现冲顶或蹲底事故，当电梯抵达上下端站时，装在轿厢边的上下限强迫换速开关打板，信号输入PLCPLC发出换速信号强迫电梯减速运转到平层位置;门锁安装(或轿门和厅门联锁维护安装)轿门闭合和各厅门闭合上锁是电梯正常起动运转的前提;
安全回路，检修运转为电梯检修时的慢速运转方式，消防运转有消防返回基站和消防员专用两种运转状态，泊梯状态，消弭内选和外呼信号，自动返回泊梯层、关门并断电。称重单元，用来检测轿厢负荷，判别电梯处于欠载、满载或超载状态，然后输出数字信号给 PLC依据负载状况停止起动力矩补偿，使电梯运转平稳。丙通MRO
