MOELLER金钟穆勒Easy控制继电器的应用案例
MOELLER金钟穆勒Easy控制继电器：在涤纶短纤维生产的上油控制系统中的应用
仪征化纤股份有限公司位于江苏省仪征市，是中国最大的现代化化纤和化纤原料生产基地。上油控制系统作为其涤纶短纤维生产的重要环节，自然需要可靠、稳定的控制。可是上油系统一般采用传统的继电器控制，故障率高，维护量大。涤纶二厂的电气工程师很明智地选择了Moeller公司的产品--控制继电器easy作为主要的控制设备，代替原有的继电器对控制系统进行了技术改造。
MOELLER金钟穆勒Easy控制继电器：上油系统的工艺流程

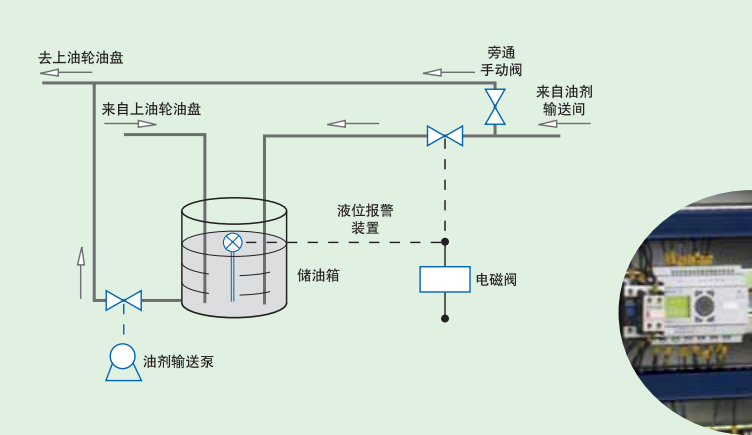

整个上油系统分为储油箱和油剂输送两大部分。储油箱里的油来自油剂输送间，其流量由一个电磁阀进行控制。油经过油剂输送泵送到上油轮油盘，给丝束上油，剩余的油经管道流回储油箱。当整个系统出现故障时，作为应急处理，应打开旁通手动阀向上油轮油盘供油。
利用金钟穆勒EASY控制上油系统稳定运行
液位检测装置是整个控制系统的重要配置。该装置由四个液位检测开关组成液位高高报(SHH)，液位高报(SH)，液位低报(SL)，液位低低报(SLL)。利用这四个开关对不同的液位进行检测和控制。当液位升至H(高)时，液位报警装置输出一个开关量，使得电磁阀关闭，油剂输送间停止向储油箱供油；当液位降至L(低)时，液位报警装置输出一个开关量，电磁阀打开，开始向储油箱供油；当液位达到HH(高高)、LL(低低)时，则输出报警信号分别至DCS控制室和油剂处理间，由操作人员进行处理。当液位降到LL时，延时45 S后还向油剂输送泵电机发出停机信号，以避免输送泵由于长时间空转而造成设备的损坏。输入及输出量均为数字量，控制继电器easy完全可以满足应用要求。其内置的电子式辅助继电器和时间继电器等取代了若干台传统的继电器，大大减少了硬件和布线，从而显著地提高了上油系统的可靠性。文章编辑/丙通MRO供应商
