UUE10 继电器技术规格综述

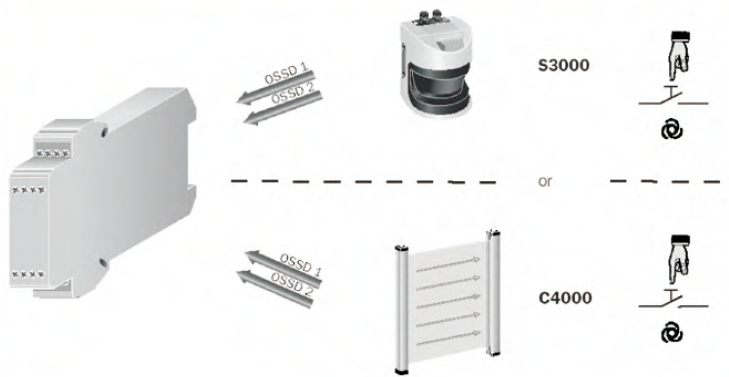

施克继电器系统增值安全继电器UE10-3OS是一个继电器模块，用于：光电保护装置，配有受监测的半导体输出，集成有外部装置监测功能(EDM)以及重启互锁装置，例如C4000C/M2000M4000 S3000安全系统，配有受监测的半导体输出，集成有外部装置监测功能以及重启互锁装置，例如Flexi ClassicFlexi Soft

施克继电器连接类型类型订货号螺钉式端子UE10-3OS2D06024917插接式端子UE10-3OS3D06024918

详细技术规格

基本系统数据

到B1 - B2、B3 - B4的电压供应

电输出线路>25伏交流/60伏直流

电输出线路<25伏交流/60伏直流

PELV

PELV或者SELV

输入B1…B4

激活时间

接通电压

接通电流

40毫秒

24伏（15伏…30伏）

500毫安

输出线路(13 - 14, 23 - 24, 33 - 34, 41 - 42, Y1 - Y2)

响应时间(K1/K2)

继电器触点

触点类型

触点材料

触点负载能力

启用电流路径转换电压/电流路径信号化

转化电压接触器监测

启用电流路径转换电流

转换电流信号化电流路径

转化电流接触器监测

经过所有触点的总电流

20毫秒

3个常开触点，启用电流路径，与安全相关

1个常闭触点，信号化电流路径，与安全不相关

1个常闭触点，接触器监测

正向导向

银合金；电亮

10伏交流 …230伏交流/10伏直流… 30伏直流

10伏直流…24伏直流

10毫安…6安

10毫安…2安

10毫安…0.1安

依据EN 60947-5-1的应用类别 交流-15 U 230 伏交流，I 4安(360 c/h) e e

交流-15 U 230伏交流，I 3安(3600 c/h) e e

直流-13 U 24伏直流，I 4A(360 c/h) e e

直流-13 U 24伏直流，I 2.5安(3600 c/h) e e

允许的转换频率

使用寿命，机械式（继电器触点）

使用寿命，电子式（依负载而定）

3600 c/h

1 × 107 转换周期

2 × 106 转换周期

12安

操作数据

浪涌电压额定值(U ) Imp.

过电压类别

单元的污染级别(EN 50178)

外部

内部

电压额定级别

测试电压U （50赫兹）EN 60439-1 eff

外壳防护等级

外壳

端子

无线电界面

干扰保护屏

运行环境温度

存储温度

线束横截面积

单股线束（2 x，同样的横截面积）

单股线束(1 x)

细股线束，配有压接接线端子（2 x，同样的横截面积）

细股线束，配有压接接线端子(1 x)

重量

4千伏

300伏交流

2.0千伏

IP 40

IP 20

DIN EN 61000-6-4

DIN EN 61000-6-2

– 250C … +550C

– 250C … +750C

0.14平方毫米…0.75平方毫米

0.14平方毫米…2.5平方毫米

0.25平方毫米…0.5平方毫米

0.25平方毫米…2.5平方毫米

功能如果安装安全装置的半导体输出（例如C4000，S3000）通电，安全输出触点将闭合。当安全装置中至少一个半导体输出断电时，那么输出触点将返回到开路状态。如果需要重启互锁装置，可以在安全装置里面实现，例如C4000或者S3000。依据EN 954-1的类别3或者类别4需要对接触器进行监测。这在连接的保护装置中有提供，例如C4000或者S3000。UE10-3OS单元中的常闭触点(Y1-Y2)就是该接触器监测系统的一部分。
