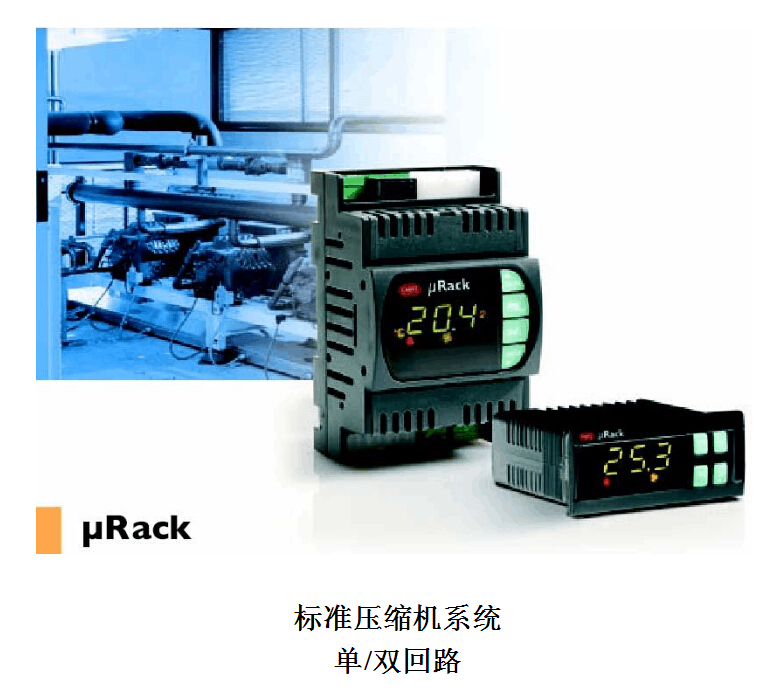

μRACK标准压缩机系统 单/双回路启动装置
CAREL卡乐μRACK标准压缩机系统的首次启动
检查完连接后，接通装置电源。 首次启动时，控制器执行灯测试，并使用Carel公司选择的默认数值配置所有参数。装置组成：2台压缩机＋2台风机＋报警继电器。 编辑/丙通MRO供应商
CAREL卡乐μRACK标准压缩机系统的装置配置
装置可设置为单回路或双回路，单回路或双回路的压缩机数量可以使用参数/01设置，风机数量可以使用参数/09设置。 压缩机＋风机装置最多为5台（最大继电器数量）。 按顺序先配置压缩机，再配置风机。 5号继电器可能是：报警装置；风机控制器； 机器能够根据选所选装置（风机和压缩机）的数量自动进行选择。
如果选择了4台装置（例如：2台压缩机＋2台风机），5号继电器能够用作报警继电器（默认设置），当选择用控制器控制5台装置（例如：2台压缩机＋3台风机）时，5号输出则被自动用于控制风机。此外，可以为风机设置转速控制。转速控制可以通过相位控制或变频器完成，并使用PWM信号进行管理。
.jpg)
CAREL卡乐μRACK标准压缩机系统的输入配置
输入1至4都是所配置的压缩机和风机的报警输入。如果控制器控制了5台设备，那么输入5就自动成为一个报警输入（仅用作风机报警）。 通过设置参数/14，用户能够决定在通常情况下使报警输入处于关闭状态（触点断开时报警状态存在）或开启状态（触点闭合时报警状态存在）。 如果控制器上连接了4台或4台以下的装置，输入5就自动成为一个多功能输入。 能够使用参数/15配置多功能输入： ·
0：无功能
1：装置开－关（ON触点NC） ·
2：更改设定值（设定1－设定2） ·
3：一般高压开关NC（常闭） ·
4：一般高压开关1NO（常开） ·
5：一般低压开关回路1NC（常闭） ·
6：一般低压开关回路1NO（常开） ·
7：一般低压开关回路2NC（常闭） ·
8：一般低压开关回路2NO（常开） ·
9：液面高度报警NC（常闭） ·
10：液面高度报警NO（常开） ·
11：风机热过载/一般NC（常闭） ·
12：风机热过载/一般NO（常开）
CAREL卡乐μRACK标准压缩机系统的装置开/关
控制器一般配置为ON常开。控制器可以通过以下方式开关：
1. 报警（能够使用参数A22选择传感器故障报警是否可以关闭装置）。
2.监控器（能够使用参数/38yoyou由监控器来关机）。
3. 数字输入（能够使用参数/15将多功能输入配置为开/关）。
4. 参数（能够使用参数/39开关装置）。
关闭装置，显示屏上出现“关闭”（OFF）信息：关闭控制器 ；停止管理各种装置及相关的报警装置。
