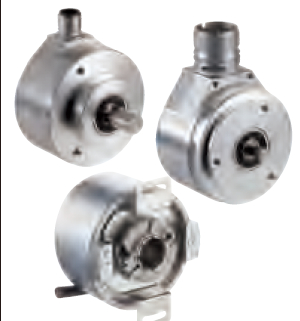

编码器采用通用出线口，可通过径向/轴向出线方式布线
性能参数
每圈脉冲数1 1) ... 2,000 1)
施克误差阈值（滚花表面） ± 0.5 mm/m
误差阈值（O型环表面） ± 4 mm/m
初始化时间40 ms
分辨率0.1 mm ... 200 mm
最小测量脉冲宽度0.025 mm ... 50 mm
1) 每隔200 mm的脉冲数
施克机械参数
机械接口测量鼓（滚花表面）
测量鼓（O型环表面）
质量0.42 kg
最大工作转速1,500 U/min
轴承使用寿命2 x 109圈
电气参数
电气接口4.5 … 5.5 V，TTL/RS-422，6通道
10 … 30 V，HTL，6通道
连接方式1.5 m电缆1.5 m 8针M12电缆输出电流≤ 30 mA
工作功耗（空载时）
4.5 … 5.5 V, TTL/RS 422 40 mA
10 … 30 V，HTL/推挽式40 mA
参考信号数量1
参考信号位置90°电角度，通道A和B的门控信号
MTTFD（平均无危险故障时间） 1) 600年 (EN ISO 13849-1)
1) 该产品为标准产品，不包含《机械指令》指定的安全部件。运算均基于标称部件负载、40 °C的平均环境温度和8760 h/a的使用频率。所有电子故障均视为危险
故障。如需了解更多信息，请参见文档8015532。
环境参数
电磁兼容性 (EMC) EN 61000-6-3, EN 61000-6-2
IP防护等级IP 65 (IEC 60529)
空气湿度90 %（光学部件不允许出现凝露）
工作温度范围–10 °C ... +60 °C
存储温度范围–40 °C ... +70 °C，无包装
抗冲击50 g /7 ms (EN 60068-2-27)
抗振动20 g /10 Hz ... 2,000 Hz (EN 60068-2-6)
