1. 欧姆龙变频器的接地应该与PLC控制回路单独接地，不能够保证单独接地的情况下，为了减少欧姆龙变频器对控制器的干扰，控制回路接地可以浮空，但欧姆龙变频器一定要保证可靠接地。控制系统中建议将模拟量信号线的屏蔽线两端都浮空，同时由于在机组上PLC与欧姆龙变频器共用一个大地，因此建议在可能的情况下，将PLC单独接地或者将PLC与机组地绝缘开来。
2. 欧姆龙变频器的接地
·400V级：C种接地(接地电阻10Ω以下)
·接地线切勿与焊机及动力设备共用。
·接地线请依照电气设备技术基准所规定的导线线径规格。
如35KW欧姆龙变频器，接地线线径推荐为22mm，287KW接地线线径推荐为50mm2
·接地线在可能范围内尽量短。由于欧姆龙变频器发生漏电流，与接地点距离太远则接地端子的电位不安定。

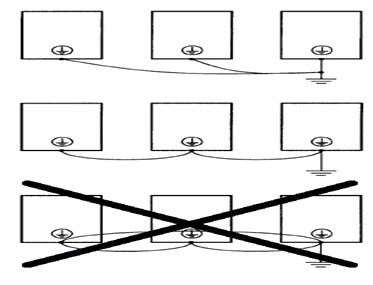

·使用两台以上欧姆龙变频器的场所，请勿将接地线形成回路。如图：
3． 欧姆龙变频器与电机间的接线距离。
欧姆龙变频器与电机间的接线距离较长的场合，来自电缆的高次谐波漏电流，会对欧姆龙变频器和周边设备产生不利影响。因此为减少欧姆龙变频器的干扰，需要对欧姆龙变频器的载波频率进行调整。
