丙通MRO作为珠三角首家MRO供应的践行者，以钻研于行业内工业品所需、全面服务和技术支持工厂所需为核心的MRO供应商。长期供应变压器各大系列产品，同时对单激式变压器开关电源也有一定的了解。下面丙通MRO就详解下，单激式变压器开关电源的工作原理。
单激式变压器开关电源，是指开关电源在一个工作周期之内，变压器的初级线圈只被直流电压激励一次。一般单激式变压器开关电源在一个工作周期之内，只有半个周期向负载提供功率(或电压)输出。当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈也正好向负载提供功率输出，这种变压器开关电源称为正激式开关电源;当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。

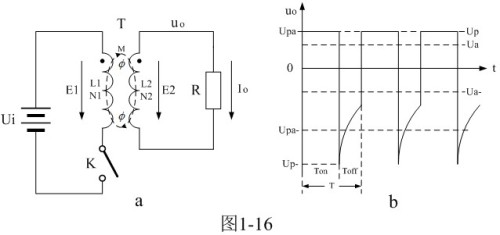

单激式变压器开关电源当控制开关K接通的时候，直流输入电压Ui首先对变压器T的初级线圈N1绕组供电，电流在变压器初级线圈N1绕组的两端会产生自感电动势e1;同时，通过互感M的作用，在变压器次级线圈N2绕组的两端也会产生感应电动势e2;当控制开关K由接通状态突然转为关断状态的时候，电流在变压器初级线圈N1绕组中存储的能量(磁能)也会产生反电动势e1;同时，通过互感M的作用，在变压器次级线圈N2绕组中也会产生感应电动势e2。
因此，在控制开关K接通之前和接通之后，在变压器初、次级线圈中感应产生的电动势方向是不一样的。
单激式变压器开关电源输出电压的波形，由于输出电压是由变压器的次级输出，因此，在输出电压uo中完全没有直流成份。输出电压正半波的面积与负半波的面积完全相等，这是单激式变压器开关电源输出电压波形的特点。图1-16-b中，当只输出正半波电压时，为正激式开关电源;反之，当只输出负半波电压时，为反激式开关电源。
顺便指出，图1-16-b中变压器输出电压波形极性的正负，是可以通过调整变压器线圈的饶线方向(相位)来改变的。严格地说，只有当控制开关的占空比等于0.5时，开关电源的输出电压才能称为正、负半周电压，但由于人们已习惯了正、负半周的叫法，所以，只要是有正、负电压输出的电源，我们还是习惯地把它们称为正、负半周。但为了与占空比不等于0.5时的电压波形相区别，我们有时特别把占空比不等于0.5时的电压波形称为正、负半波。因此，有些场合在不影响对正、负半波电压的理解时，或占空比不确定时，我们也习惯地把正、负半波称为正、负半周。
