卡乐（CAREL）MRK0000 Rack简介
μRack是一款电子控制器，用于带最多4台压缩机的压缩机组的全面管理。
连接器的特点
连接器可以单独从CAREL订购(MCH2CON0**) 接触器代码以及到12 pin和14pin连接器的连接线或从生产商Molex订购： 的截面(如要对连接线做弯边，请使用特殊的Molex工具，69008-0724)：
Molex连接器代码 pin数 Molex连接器代码 允许的线缆截面
39-01-2120 12 39-00-0077 AWG16 (1,308 mm2)
39-01-2140 14 39-00-0038 AWG18-24 (0,823...0,205 mm2)
39-00-0046 AWG22-28 (0,324...0,081 mm2)
连接/断开连接的最多次数：25次。还可订购预制线缆组件MCHSMLC***。MCHSMLC***.
卡乐（CAREL）MRK0000 Rack装配说明：
NTC/公制比例式传感器，最长连接线： 10 m
数字输入，最长连接线： 10 m
电源输出，最长连接线： 5 m
风机控制输出，最长连接线： 5 m
电源线，最长连接线： 3 m
部分输入/输出点的使用取决于参数的设置。

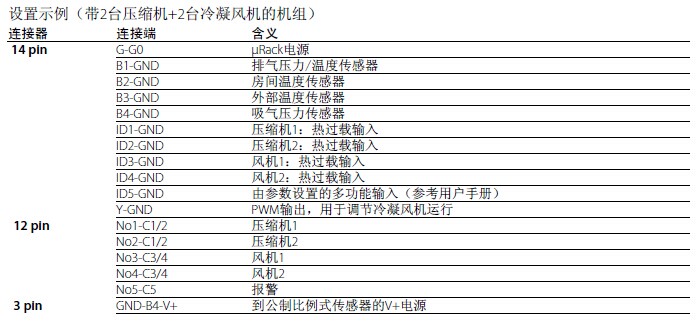

设置示例(带2台压缩机+2台冷凝风机的机组)
连接器 连接端 含义
14 pin G-G0 μRack电源
B1-GND 排气压力/温度传感器
B2-GND 房间温度传感器
B3-GND 外部温度传感器
B4-GND 吸气压力传感器
ID1-GND 压缩机1：热过载输入
ID2-GND 压缩机2：热过载输入
ID3-GND 风机1：热过载输入
ID4-GND 风机2：热过载输入
ID5-GND 由参数设置的多功能输入(参考用户手册)
Y-GND PWM输出，用于调节冷凝风机运行
12 pin No1-C1/2 压缩机1
No2-C1/2 压缩机2
No3-C3/4 风机1
No4-C3/4 风机2
No5-C5 报警
3 pin GND-B4-V+ 到公制比例式传感器的V+电源
