流体控制用2·3通电磁阀/共同注意事项3
SMC电磁阀配线
1、 配线用的电线断面积大致是0.5-1.25m㎡以上。配线上不得受力。
2、 电路应是不会发生触点自激振荡的回路。
3、 电路系统如果讨厌电磁线圈的脉冲,应在电磁阀圈上并联脉冲吸收器等,或使用脉冲限制器(可选件)。
4、 电压波动应限制在额定电压的±10%以内。直流电源,响应性很重要的场合,电压的波动应限制在额定电压的±5%以内。电压降是连线圈的导线部分的值。
SMC电磁阀电气接线
注意
VX系列的场合

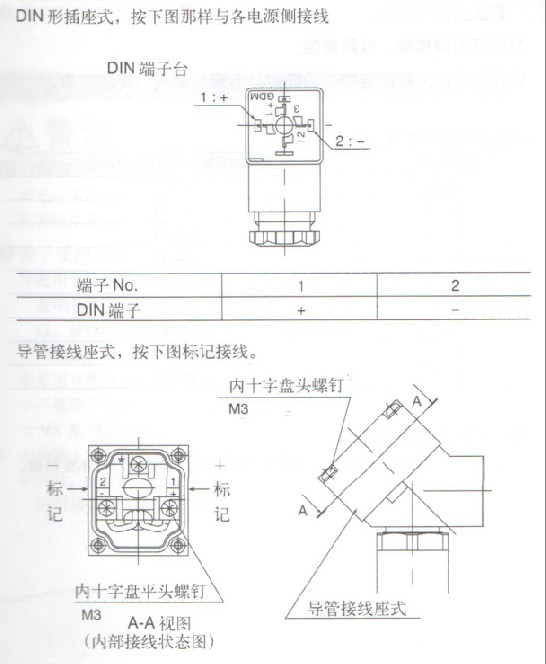

DIN形坐式,按下图那样与各电源侧接线
VN系列的场合
DIN端子、插座端子的场合、按下面那样与各电源侧接线。
SMC电磁阀 给油
注意
本电磁阀能不给油使用
给油时,应使用透平油1号(无添加剂)ISO VG32.但是,使用EPR密封材料的阀不能给油。

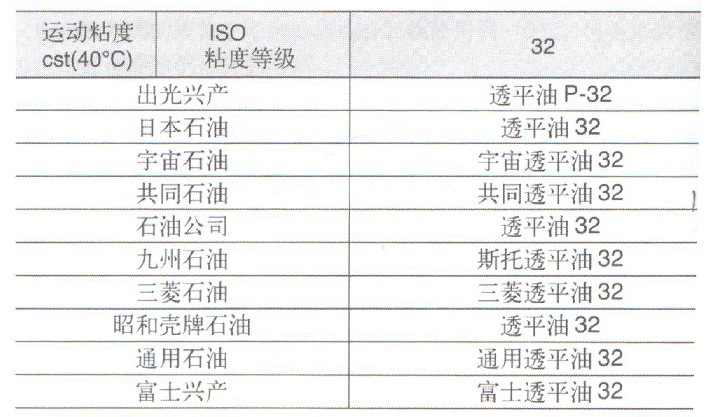

透平油1号(无添加剂)ISO VG32的各公司的牌号见下表。
