如何读取施泰力Starrett的公制千分尺读数

2014-06-20

浏览次数:403

如何读取施泰力Starrett公司分辨率为0.01mm的公制千分尺读数

    芯轴旋转 1圈的读数是 0.5mm.正好是刻度套管上的半格刻度。

    刻度套管上的刻度由 25大格组成,每一大格的读数为 1.0mm,每一大格间另刻有半格刻度,半格刻度读数为0.5mm。

在分度微分筒上等分成 50格,每一格读数为 0.01mm.旋转微分筒一格读数为0.01mm,或者旋转2格读数为 0.02mm,等等。

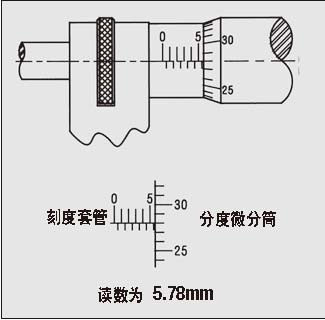

读取数据,首先读取刻度套管上的毫米读数,然后读取分度微分筒上的百分之几的刻度。

例 如: 5mm的刻度可见读数为 . . . . . . . . . . . . . . . . . . . . . . . 5.00mm

0.5mm后的半格刻度可见读数为 . . . . . . . . . . . . . . . . . . . . . . . 0.50mm在分度微分筒上的 28号线与 0位对齐,每一格读数为0.01mm读数为28X0.01mm . . . . . . . . . . . . =0.28mm

千分尺读数为 . . . . . . . . . . . . . . . . . 5.78mm



如何读取 施泰力Starrett公司分辨率为 0.002mm的公制千分尺读数

    分辩率为 0.002mm公制千分尺的读数方法与分辨率为 0.01mm读数方法一样,区别在于分辨率为 0.002mm的在刻度套管上增加了千分之二的读数刻度线标尺。

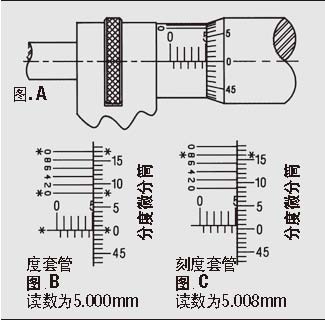

    在刻度套管上的千分之二刻度线标尺等分为 5格,每一格的读数为 0.002mm (图.B)。

    数取数值,读取分辨率为千分之二的,首先获得分度微分套筒上的百分之一刻度上的读数,然后再看在刻度套管上哪根千分之二刻度线与分度微分筒上的刻度线相对齐,例如千分之二上的 1标号与分度微分筒上的刻度线对齐,则千分之二的读数为 0.002mm,如 2标号则读数为 0.004mm。

图 C读数为5.008mm

5mm的刻度可见,读数为 . . . . . 5.000mm没有额外的刻度线可见,读数为 . . . . . . . . . . . . . . . . . . . . . . 0.000mm

在分度微分筒上的0号线与0位对齐,每一格读数为0.01mm.读数为0.000刻度套管上 8万分之二刻度线与分度微分筒上的刻度线相对齐,读数为 . . 0.008mm

千分尺读数为 . . . . . . . . . . . . . . . 5.008mm



如何读取 施泰力Starrett公司分辨率为 0.001mm的公制千分尺读数

    分辩率为 0.001mm公制千分尺的读数方法与分辨率为 0.002mm读数方法一样,区别在于刻度套管上的千分之一刻度线标尺等分为 10格,每一格的读数为0.001mm (图. B)。 数取数值,读取分辨率为千分之一的,首先获得分度微分套筒上的百分之一刻度上的读数,然后再看在刻度套管上哪根千分之一刻度线与分度微分筒上的刻度线相对齐,例如千分之一上的 1标号与分度微分筒上的刻度线对齐,则千分之一的读数为 0.001mm,如 2标号则读数为 0.002mm。

图 C读数为5.005mm

5mm的刻度可见,读数为 . . . . . 5.000mm 没有额外的刻度线可见,读数为. . . . . . . . . . . . . . . . . . . . . . . 0.000mm在分度微分筒上的 0号线与 0位对齐,每一格读数为0.01mm。读数为0.000刻度套管上 5万分之一刻度线与分度微分筒上的刻度线相对齐,读数为 . . . . . . . . . . . . . . . . . . . . . .0.005mm

千分尺读数为 . . . . . . . . . . . . . . . 5.005mm
