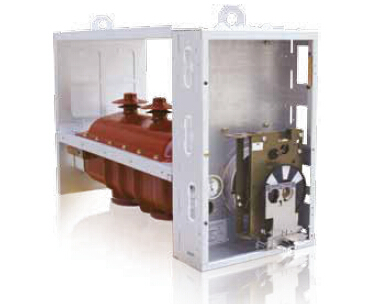

ABB SFG型气体绝缘三工位负荷开关安装在一个由2mm厚的覆铝锌板制成的框架上，形成具有相对独立结构和功能的顶部单元。在前方的机构箱内安装有负荷开关的核心部件：
1、操作机构
2、位置指示器
3、中央连锁系统
4、压力表
ABB SFG型气体绝缘三工位负荷开关的本体是由环氧树脂浇铸的上下壳体及密封圈组成一个密封的气室，内充额定压力1.4 bar的SF6气体，作为灭弧和绝缘的介质。在下壳体内集成了分压电容，用于带电指示器的电压检测。下壳体后方铸有防爆膜（泄压通道），保障了操作人员安全。
ABB SFG型气体绝缘三工位负荷开关具有以下三个工作位置：
1、合闸位置
2、分闸位置
3、接地位置
ABB SFG型气体绝缘三工位负荷开关前方设有两个观察窗，通过观察窗可以直观看到开关内部动触头的实际位置。在观察窗旁边有详细的文字说明。
1、从上观察窗可以看到动触头，表明开关处于分闸位置
2、从下观察窗可以看到动触头和接地触座，表明开关处于接地位置
一个典型的安装ABB SFG型气体绝缘三工位负荷开关的开关柜由以下4个隔室组成：
1、母线室；
2、开关室；
3、电缆室；
4、操动机构、联锁机构和低压控制室；
1- 母线室：
母线室位于开关柜的上部。在母线室内装有用于柜间连接的主母线。
2- 开关室
开关室即为SFG型三工位负荷开关。负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫气体。在壳体上设有观察窗，可以直观看到开关的分闸位置和接地位置。负荷开关上可根据客户要求装设带报警节点的压力表。
3- 电缆室
负荷开关柜有宽裕的电缆室，主要用于电缆连接，使单芯或三
芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的
空间还可以容纳避雷器、电流互感器、下接地开关等元件。
4- 操动机构、联锁机构和低压控制室
带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操动装置，同时低压室空间还可供装设控制回路、计量仪表和保护继电器，整个开关柜可分成上下两个部分，柜的上部包括母线室、负荷开关、操动机构和低压室，与下部电缆室分隔开来。因此，可以安全、方便地对装于上部单元内的设备进行检修及改造，并可更换整个上部单元。
