基于永磁操动机构在断路器领域上积累的成熟经验，ABB 将这项技术成功应用于接触器上。
永磁操动机构非常适应此类型的元件的原因在于它具有精确和完美的动作特性曲线。
永磁操动机构为双稳态系统，配置独立的分合闸线圈。

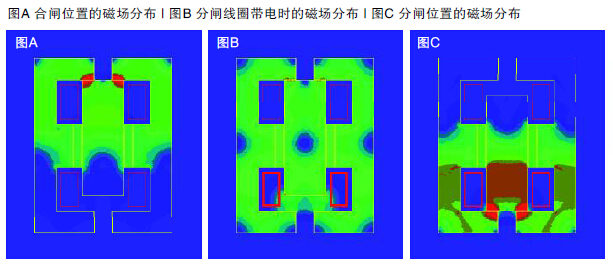

两个线圈可单独励磁，可分别驱动移动电枢完成分、合闸操作。实心的驱动轴与可移动电枢相连，被保持在由两个永磁铁形成的区域中(图 A)。
与永磁体铁心在合闸位置(图 A)产生的磁场相反的线圈励磁，产生磁场(图 B)，吸引并将电枢移动到相反位置(图 C)每一次分合闸操作线圈都会产生一个磁场与永磁铁产生的磁场相对应，这样有利于在工作状态时始终保持足够的磁场强度，与操作的次数无关。
为机构操作提供的能量并不直接来自辅助电源，而是通过储能的电容器来提供。这样就能保证每次操作时的速度和时间保持恒定不变，而不会受到电源电压波动的影响。辅助电源的唯一目的只是为给电容器充电，从而使得运行中消耗的功率最小。维持电容器充电电压消耗的功率小于 5W。在一次操作后，使电容器中的能量恢复到额定值需要几十毫秒，消耗 15W 的起动功率。因此，无论操作方式选择 DCO 或 SCO 都只需要保持功率 5W(在每次动作后几毫秒内功率值可达到 15W )的辅助电源回路来为电容器充电。
精心选择的电子元器件，独具匠心的控制模块回路设计，使得综合电源输出有着极高的稳定性和可靠性，不受周围环境和临近的元件产生的电磁干扰影响。
由于具备以上特点，使得 VSC 真空接触器顺利通过电磁兼容性测试( EMC )并获得 CE 标志。
