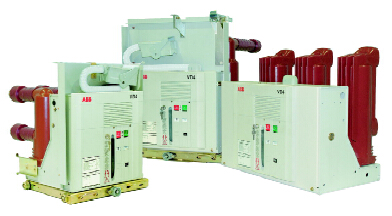

新ABB VD4真空断路器是ABB驰名的灭弧室和浇注极柱研发和制造技术，以及先进的操动机构研发、设计和生产技术的完美结合。
ABB VD4中压真空断路器的灭弧室被整体浇注在极柱中。整体浇注的极柱结构更坚固，可为真空灭弧室提供更加充分的保护，并可消除灰尘和潮气对灭弧室的外绝缘能力的影响。
灭弧室将开关的主触头永久密封在真空环境中，构成开断灭弧单元。
ABB VD4真空断路器在真空中开断电流
真空断路器不需要灭弧和绝缘的介质。实际上，灭弧室中不存在可被电离的物质。在任何情况下，当触头分离时，触头间的电弧通道仅仅由触头材料的金属蒸气构成。
电弧只能由外部能量维持，当主回路电流在自然过零点时刻消失，电弧即不能维持。在此刻，急速下降的载流密度和快速凝聚的真空金属蒸气，使触头之间迅速恢复了绝缘。真空灭弧室因此恢复了绝缘能力以及耐受系统瞬态恢复电压的能力，最终将电弧熄灭。
即使在很小的开距下，真空也有很高的绝缘强度，因此只要在电流过零点的数毫秒之前将真空灭弧室的触头分开，即能保证成功开断。
特殊设计的触头几何形状和触头材质，以及很短的燃弧时间和极低的电弧电压，使触头烧蚀程度非常低，保证了灭弧室的长寿命。此外，真空还可以防止触头被氧化和污染。
ABB VD4真空断路器EL型操动机构
现代真空灭弧室的触头所需分离速度低、行程小、质量轻，仅需要机构提供很少的操作功。这保证了操作系统的低磨损量，同时也意味着断路器仅需要很少的维护。
VD4断路器使用了弹簧储能、自由脱扣的模块化机械操动机构。断路器的分合闸操作性能与具体操作者无关。此操动机构概念简单、使用方便，可以自由选配可简单快速安装的二次附件。朴素的设计思想带来了元器件的高可靠性。
ABB VD4真空断路器结构
操动机构和极柱固定在一个金属壳体上，此金属壳体也是固定式断路器的安装壳体。这种紧凑的结构保证了断路器的坚固和机械可靠性。
除了隔离触头和连接到辅助电路的带软管的航空插外，可抽出式断路器还装配有手车底盘，可实现在开关柜门关闭的条件下进行断路器的摇进摇出操作。
