ABB快速切换控制装置SUE 3000基于实时微处理器系统。测量和模拟信号的处理功能由数字信号处理器(DSP)完成，而微控制器(MC)则负责逻辑信号处理和与二进制输八和输出器件的通信。通信处理器(cp)用于负责与变电站控制系统的连接。
两馈线的电压，母线电压和馈线的电流是被测量。
每个器件的设计都适合丁中压和高压变电站并满足这一领域中的所有重要的要求。

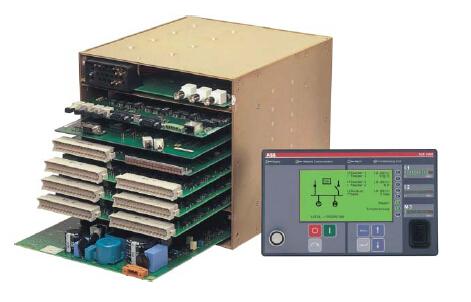

ABB快速切换控制装置SUE 3000南两部分组成，即中心单元和单独的人机接口(HMI)。中心单元含有电源、处理器、模拟量输入卡和二进制输入输出卡(i／O)以及实现其它功能的可选模块。
HMI是具有自己的电源的独立单元。它可安装在低压室的门上或中心单元附近的其它地方。HMI通常用来进行参数设定和就地操作。按照RS485接口的要求，HMl通过屏蔽双绞线与中心单元相连。图3—3显示了SUE 3000中心单元和HMI单元的安装情况。
HMl含有一液晶显示器(LCD)，七个按钮、8个四态LED(虚拟32个)、电子钥匙接口和显示模拟量的3个LED Bar。通过编程软件工具可选择相应的显示语言，该软件工具还用来制定快速切换控制装置的功能图。
LCD显示器的左边一半用丁显示单线图。右边一半用丁显示用户菜单和于菜单及测量值。两个电子钥匙用丁访问受权限保护的菜单。
在HMI的前面板上有两个固定的和一个可自由编程的LED Bar。每个LED Bar由十个绿色和两个红色的LED组成，十个绿色LED用来显示0-1 00％的数据。红色LED可用来显示测量值超过额定值。
ABB快速切换控制装置SUE 3000可根据用户的设计规范制定完全满足用户系统要求的程序，井在现场服著时r载到SUE 3000中。配置工具安装在具有MicrosoftWindows 2000固的计尊机上，计尊机与HMl面板上的光纤接口连接，实现程序的上传与下载。
ABB快速切换控制装置SUE 3000与一次系统的接口为：
用于测量的电流和电压互感器或传感器输入；
光耦隔离的二进制输凡；
传统的机械式或静态继电器输出；
四个0—20mA或4—20mA模拟输出(可选)；
六个0—20mA或4—20mA模拟量输入(可选)；
与ABB或其它系统的连接(可选)；
