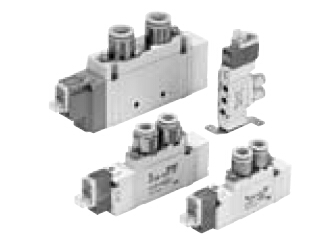

SMC 5通电磁阀SY3000-9000系列插座式的使用方法：
注意：
①插头的插拔
● 插头的插入：用手指夹住闩和插头体，笔直地插入插针上，闩爪伸入盖的沟内便锁住。
● 插头的拔出：用拇指压下闩，从沟内把闩爪向外笔直地拉出。
②导线与其插头的连接
导线的前端3.2～3.7mm范围内去皮，让芯线的前端对齐并用工具压入导线插头内。注意，带皮的导线部分不要进入芯线压着部位。(压入工具型号: DXT170-75-1)
③导线插头的插拔
●插入时
把导线插头插入插头方孔内(有用、表示)并插到底，让导线插头上的钩子钩住插头座便锁住。
然后轻轻往外拉一下导线，确认已锁住。
●拔出时
用约1mm的细棒把插头座上的钩子压入，导线便可从插头拔出。若再使用导线插头，请把钩子往外扩一下。
SMC 5通电磁阀SY3000-9000系列过电压保护回路：
注意：
应按+、- 极性连接。(无极性型接哪一个端子都可以)
标准型DC24V,12V以外的电压规格，因没有逆接防止二极管，故极性不得接错。
事先接好导线的场合，＋端为红线，－端为黑线。
带逆接防止极管的阀有1V左右电压降，注意允许电压变动。
带节电回路：
减少保持的无用功率，故消耗功率比标准品约降低1/4。(施加额定电压DC24V时，超过62ms的通电时间所示的效果。
动作原理：
降低保持时的消耗电流，可计算节省电力。
带节电回路的场合，因没有逆接防止二极管，注意极性不能接错。
晶体管有0.5V左右的电压降，注意允许电压变动。
