根据构造的不同
直动型 和 先导型 ( 内部先导、外部先导 )
膜片型 和 座阀型 ( 平衡截止阀芯 )
根据机能的不同
溢流型 和 非溢流型 普通
型 和 精密型
一、SMC直动式减压阀
利用手轮直接调节调压弹簧的压缩量来改变阀的出口压力的阀,称为直动式减压阀。
◆工作原理

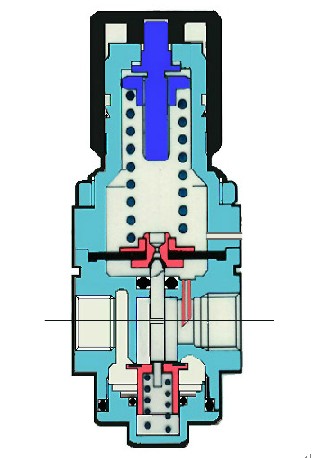

◆剖面图
◆实物图
二、SMC精密减压阀
与普通型减压阀的主要区别是有常泄式溢流孔。其稳压精度高,为0.001Mpa。但存在微漏,在出口压力为0.3Mpa时,泄露量为4~6L/min(ANR)。连接方式有管式和模块式。
◆剖面图
◆实物图
三、SMC先导式减压阀
用压缩空气的作用力代替调压弹簧力以改变出口压力的阀,称为先导式减压阀。它调压时操作轻便,流量特性好,稳压精度高,压力特性也好,适用于通径较大的减压阀。
◆剖面图
◆实物图
四、SMC大流量精密减压阀
减压阀的内部受压部分通常都使用膜片式结构,故阀的开口量小,输出流量受限制。VEX1系列减压阀的受压部分使用平衡座阀式阀芯,可以得到很大的输出流量和溢流流量,故称为大流量精密减压阀。
◆工作原理
◆剖面图
◆实物图
