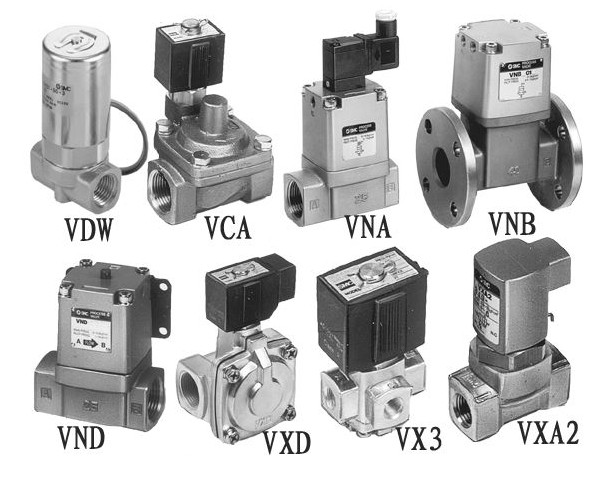

SMC流体阀简介
1、夹子 2、静铁心 3、电磁线圈 4a、动铁心组件 4b、推杆 5、0形圈
6、复位弹簧 7、阀体 8、动铁心
SMC流体阀的选型：
第一步：根据使用介质选出那些系列流体阀可能使用。
第二步：选用几位几通（阀的零位要求），电磁阀还是气控阀，直动式还是先导式，接管口径的要求，选择阀的系列。
第三步：确认流体阀使用的工作介质是否适合流体。要查明阀体材质、密封件材质、线圈绝缘等级、静铁心及阀芯的支持座等材质都应适合流体。此外注意使用可燃性液体和气体时要注意阀的泄露量是否满足要求。
第四步：确认动作压力差。主阀处于全开状态所需的最低动作压力差、先导阀及主阀在高压力差下也能开启的最高动作压力差都应满足。
第五步：检查流量是否满足要求。
第六步：选择电源及电压。选择导线引出方式、指示灯及过电压保护及其他附件。
SMC流体阀计算流量
SMC流体阀参数解释
最高动作压力差 指在阀开启或关闭状态，动作上能允许的最高和压力差，即一次侧与二次侧压力之差。当二次侧压力为大气压时，就变成最高使用压力。
最低动作压力差 指主阀芯保持全开状态所必需的最低的压力差（即一次侧与二次侧的压力之差）。
禁油处理 表示与流体接触的阀内的零部件经脱脂洗净处理。
孔口直径 指控制流量的小孔直径。通常是指阀座上的开孔直径。
SMC流体阀符号解释
表示二位二通常断式电磁阀
在不通电时，从IN口到OUT口是切断的．但若存在逆压，即OUT口压力大于IN口压力，其隔断是有限制的，故此符号表示逆压不能隔断，即隔断是有方向的．
材质说明：NBR----------------丁睛橡胶
FKM（=FPM）--------氟橡胶
EPDM（=FPR）-------乙烯—丙烯橡胶
PTFE---------------聚四氟乙烯树脂
BC6----------------青铜铸件
