理论计算
阀的流量特性是指气阀在一定进口压力下,出口压力与出口流量之间的特性曲线。

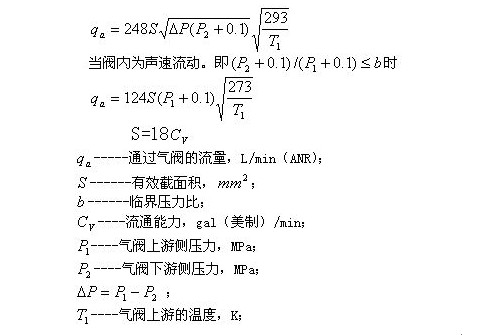

气阀的流量计算：
已知阀的有效截面积 和流通能力 值，有公式：
气动元件阀的选型步骤
步骤一：根据使用目的和使用条件，选择结构形式。
阀芯的结构形式：座阀式；滑注式；滑板式；动作方式。
直动式：通径小，换向频度高。
先导式：通径大，换向频度低。有内部（使用压力在0.1MPa以上）和外部先导（可用于真空）两种。
密封形式
弹性密封：换向力较大，密封性好，对空气质量比间隙密封低。
间隙密封：换向力较小，有微漏，对空气质量要求高。
步骤二：选择控制方式。
电磁控制：适合电、气联合控制和远距离控制以及复杂系统的控制。
气压控制：适合易燃、易爆、粉尘多和潮湿等恶劣环境下，也适合流体流量和压力的放大。
机械控制：主要用作行程信号阀，可选用不同的操作机构。
人力控制：可按人的意志改变控制对象状态。
步骤三：选择阀的机能。
阀芯位置数：二位单控；二位双控；三位中封式；三位中泄式；三位中压式；阀的通口数；二位两通；两位三通；多位多通；阀的零位状态
常断式：无控制信号时，出口无输出。
常通式：无控制信号时，出口有输出。
通断式：流动方向无限制。
步骤四：选择阀的有效截面积大小。
根据气缸选择对应阀的流量大小。
步骤五：阀的连接方式选择。
管式；版式；集装式
步骤六：电气规格的选择。
电源种类：
交流AC：行程大时吸力较大，动铁芯不能吸合时，易烧毁线圈，易发生蜂鸣声；
直流DC：行程大时吸力较小，行程小吸力大，动铁芯不能吸合时，不会烧毁线圈，无蜂鸣声；电压大小：
交流AC：220、110、240、200、100、48、24、12（V）
直流DC：110、100、48、12、6、5、3（V）
导线引出方式：参考气动控制元件中阀的选择一章。
