各种类型万用表的使用方法和注意事项

万用表的使用的注意事项
　　（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。
　  （2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
　　（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
　　（4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。
　　（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

万用表分为指针式和数字式万用表。数字万用表以其性能优良，价格较低而迅速流行起来。数字式万用表除了具有指针表的功能外，还可以用来测量电容，频率，温度等等；并且其以数字显示读数，使用者也就不必担心读错数了。

一、电压的测量

    1、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

    2、交流电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量

    1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。将万用表串进电路中，保持稳定，即可读数。若显示为“1.”，就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

三、电阻的测量

    将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为 “KΩ ”，“2M”以上的单位是“MΩ”。

四、二极管的测量

    数字万用表可以测量发光二极管，整流二极管……测量时，表笔位置与电压测量一样，将旋钮旋到“ ”档；用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向压降。肖特基二极管的压降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）约为0.7V，发光二极管约为1.8～2.3V。调换表笔，显示屏显示“1.”则为正常，因为二极管的反向电阻很大，否则此管已被击穿。

五、三极管的测量

表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红笔接A脚，黑笔接触其他两脚，若均显示"1"，则A脚为基极，否则需要重新测量，且此管为PNP管。那么集电极和发射极如何判断呢？数字表不能像指针表那样利用指针摆幅来判断，那怎么办呢？我们可以利用“hFE”档来判断：先将档位打到“hFE”档，可以看到档位旁有一排小插孔，分为PNP和NPN管的测量。前面已经判断出管型，将基极插入对应管型“b”孔，其余两脚分别插入“c”，“e”孔，此时可以读取数值，即   β值；再固定基极，其余两脚对调；比较两次读数，读数较大的管脚位置与表面“c”，“e”相对应。

六、MOS场效应管的测量
    N沟道的有国产的3D01，4D01，日产的3SK系列。G极（栅极）的确定：利用万用表的二极管档。若某脚与其他两脚间的正反压降均大于2V，即显示“1”，此脚即为栅极G。再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是D极（漏极），红表笔接的是S极（源极）。

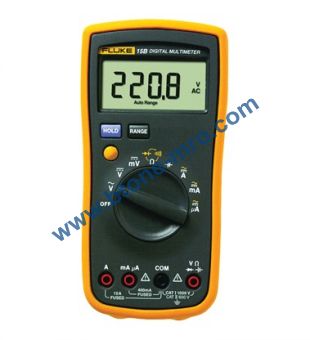

数字万用表使用总结及技巧 福禄克

数字万用表，它采用了集成电路模数转换器和数显技术，将被测量的数值直接以数字形式显示出来。数字万用表显示清晰直观，读数正确，与模拟万用表相比，其各项性能指标均有大幅度的提高。
 一、电压档：

在检测或制作时，可以用来测量器件的各脚电压，与正常时的电压比较，即可得出是否损坏。还可以用来检测稳压值较小的稳压二极管的稳压值，其原理如图：R为1K，电源端的电压视稳压管的标称稳压值而定，一般比标称电压大3V以上，但不要超过15V。再用万用表检测D管两端电压值，此值既为D管实际稳压值。

二、电流档
     将表串入电路中，对电流进行测量和监视，若电流远偏离正常值（凭经验或原有正常参数），必要时可以调整电路或者需要检修。还可以利用该表的20A档测量电池的短路电流，即将两表笔直接接在电池两端。切记时间绝对不要超过1秒！注意：此方法只适用于干电池，5号，7号充电电池，且初学者要有熟悉维修的人员指导下进行，切不可自行操作！根据短路电流即可判断电池的性能，在满电的同种电池的情况下，短路电流越大越好。

三、电阻档；

可用于判断电阻，二极管，三极管好坏的方法之一。对于电阻其实际阻值偏离标称值过多时则已损坏。对于二三极管，若任两脚间的电阻都不为很大值（几百K以上），则可认为性能下降或者已击穿损坏，注意此三极管是不带阻的。此法也可用于集成块，须要说明的是：集成块的测量只能和正常时参数作比较。

（1）插孔的选择 数字万用表一般有四个表笔插孔，测量时黑表笔插入COM插孔，红表笔则根据测量需要，插入相应的插孔。测量电压和电阻时，应插入V、Ω插孔；测量电流时注意有两个电流插孔，一个是测量小电流的，一个是测量大电流的，应根据被测电流的大小选择合适的插孔。
（2）测量量程的选择
根据被测量选择合适的量程范围，测直流电压置于DCV量程、交流电压置于ACV量程、直流电流置于DCA量程、交流电流置于ACA量程、电阻置于Ω量程。
·当数字万用表仅在最高位显示“1”或“－1”时，说明已超过量程，须调整量程。
·用数字万用表测量电压时，应注意它能够测量的最高电压（交流有效值），以免损坏万用表的内部电路。
·测量未知电压、电流时，应将功能转换开关先置于高量程挡，然后再逐步调低，直到合适的挡位。
·测量交流信号时，被测信号波形应是正弦波，频率不能超过仪表的规定值，否则将引起较大的测量误差。
·测量10欧以下的小电阻时，必须先短接两表笔测出表笔及连线的电阻，然后再测量中减去这一数值，否则误差较大。
（3）与模拟表不同，数字万用表红表笔接内电池的正极，黑表笔接内部电池的负极。测量二极管时，将功能开关置于“ ”挡，这时的显示值为二极管的正向压降，单位为V。若二极管接反，则显示为“1”.
（4）测量晶体管的hfe时，由于工作电压仅为2.8V，测量的只是一个近似值。
（5）测量完毕，应立即关闭电源；若长期不用，则应取出电池，以免漏电。
