在我国的供电系統当中,只有TN-S供电系統从变压器中性点出来才有地线,其他的供电系統,比如,TT系统,It系統,TN-C系统,TN-C-S系統,从变压器出来都没有地线,在后面这些供电系統中,除了计系統是保护接地之外,其他三个供电系统都是保护接零。
我们来梳理一下吧。
Tn-S供电系统,它的中性点接地,然后引出保零线和工作零线。也就是我们常说的零线和地线。保护零线和工作零线单独敷设,互不干扰,所以是最安全有效的供电系统。

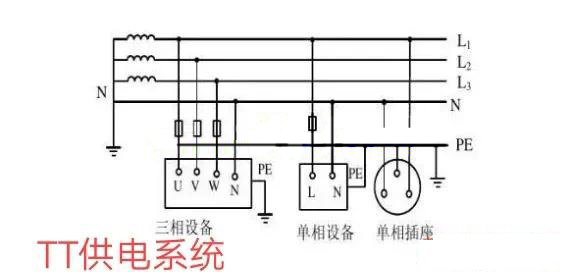

TT供电系統。从变压器中性点引出一条工作零线,保护线(地线)在施工现场单独制作,所以有些电工也把这种供电方式称作保护接地。它的零线和地线也是分开的,地线的电流是通过大地流回变压器。
上面两种供电系統,保护零线和工作零线单独敷设,所以他们不是零地共用。
Tn-C供电系统。从变压器中性点引出PNE线,这条线既是零线也是D线。采用的保护方式是零线接设备外売。当发生漏电的时候,就等于零线和火线短路,上級断路器跳闸。这种供电系統没有我们平常看到的地线,用来做保护的明线和工作的明残也必须分开,我觉得这种供电方式也应该是零线和地浅共用。

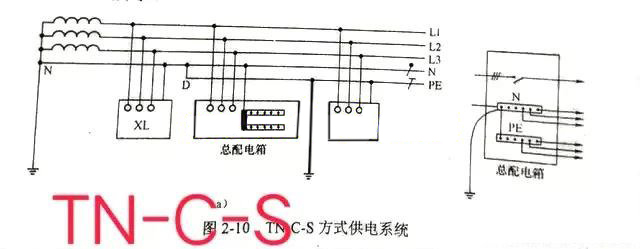

要说真正的零地共用的供电方式应该是,Tn-C-S供电系統。从图中我们可以看到,从变压器中性点引出一条工作零线,然后在配电箱处接地,在引出保护零线。很明显,这种供电系统就是零地共用一条线的供电系统。
三相电零地共用会有什么后果
我觉得只要是规范的安装,并不会有什么不好的后果,要不然国家电网也不会采用这样的供电方式。相反,Tn-C-S供电系統,相对于TN-S供电系统来说,更省钱。
