变频器常见的频率给定方式有四五种，电位器给定频率方式即是其中一种。因此通过调节外接的电位器即可实现频率给定。
产品 数据属性
Kinco变频器CV20-2S-0015G
输出频率0-300Hz
V/F控制和可设定的V/F曲线
载波频率6kHz
自动转矩提升与自动滑差补偿功能
内置Modbus ，RS485波特率最大可达19200bps
型号：CV20-2S-0015G
适配电机功率（kW）：1.5
输出电压（V）：3相 0~额定输入电压
额定输出电流（A）：7.5
过载能力：150% 1分钟，180% 1秒， 200% 0.5秒
额定输入电压/频率：单相 220V；50Hz/60Hz
允许输入电压范围，电压：180V～260V；电压不平衡度：≤3% ；允许频率波动：±5%
额定输入电流（A）：14.0
制动单元：无
防护等级：IP20
冷却方式：强制风冷
电位器与变频器使用。电位器相当于滑动电阻器使用，变频器相当于电压表使用，将变频器并联在滑动电阻器上，然后再给电位器接入10V电源，则通过调节外接的电位器能实现电压0~10V之间的变化。

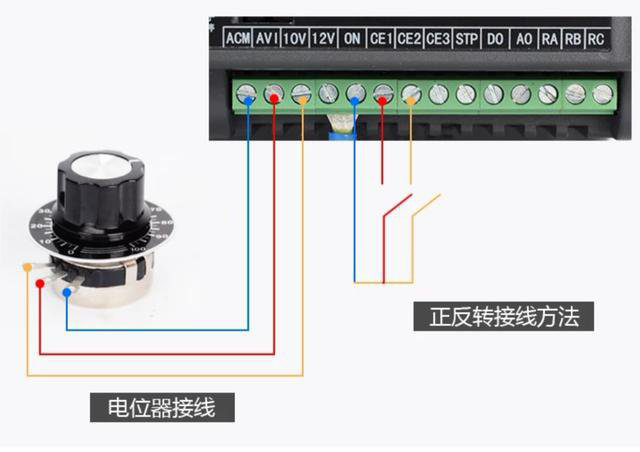

从变频器外接电位器图可知，变频器的ACM与10V之间有10V，为电位器供电。ACM与AVI之间有0~10V输入。由此可见，ACM与AVI相当于电压表的负极与正极，然后并联在滑动电阻器上。

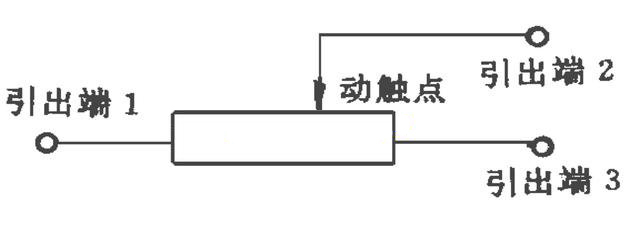

上图是电位器的简化图，因此变频器输出10V电压接电位器接引出端1和3，AVI接引出端2。
总结:连接正确，则需进行参数设置。频率指令来源设定有好多种，由于外接电位器，则选择AVI模拟量输入信号0-10V。除此之外，还有模拟量输入信号4-20mA、RS485/USB输入控制等。随后，运行指令来源设定，有数字操作输入器、外部端子操作键盘等运行指令来源。
假如变频器采用闭环控制，例如生产工艺的压力、温度、液位、流量等被控变量，需要通过变送器将信号转为标准电流信号传输至变频器。频率的给定依旧可以通过外接电位器的方式来实现频率给定。
