交流电中,对电流的阻碍作用是感抗,其感抗值为以下公式。
根据上面公式可以看出,感抗值只于交流电的频率f和电感L有关。电感是通低频,阻高频,我国交流电的频率是50HZ属于低频。电感的值很小,电流是可以通过电感的。
变压器是利用电磁感应原理制成的,有人说如果初级线圈中没有电流,变压器就不能正常工作?

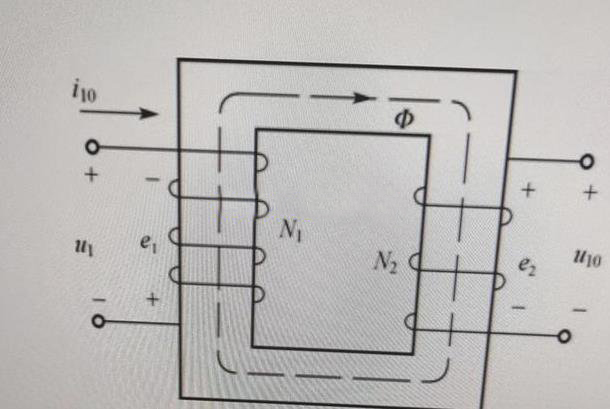

如下图,变压器—次绕组接上交流电u1,二次绕组开路,
此时,因为二次绕组是开路,所以电流为l2=O,电压为开路电压U2。一次绕组的电流为l10。基尔霍夫电压定律,按标定的参考方向,其电压方程如下。
r1是绕组的阻值很小,其电压降也很小,可以忽略不计。那么u1=-e1,绕组上的电压就等于提供的电压。也就是说变压器二次绕组不接负载,变压器就处于是变压状态,电流很小也可以,线圈内阻也小,可以忽略不计。绕组上面的电压就等于发电机发出来的电压。
变压器一次绕组而二次绕组的电压与绕的圈数成正比。如果一次绕组的圈数大于二次绕组的圈数,那么就是降压,如果一次绕组的圈数少于二次绕组,就是升压,一般二次绕组都不接负载。
我们采用的是高压发电,把发动机发出来的电,通过变压器把电压变高,有10kv,110kv。这样线路上的损耗就小,在通过用户的变压器变换成需要的电压。
如果变压器的二次绕组接了负载,那么变压器是处于变流的工作状态。
因为二次绕组接了负载,本身就是产生一个电流,由于主磁通是一次绕组和二次绕组产生的磁通量总和,是不变的。二次绕组变大了,一次绕组的线圈电流就会变大,去阻碍磁通量的变大。
