参加工作那会儿设备上很少有带过载保护的小型断路器。小型三相异步电动机的保护电路一般都是这样的:最前端是熔断器，根据电机额定电流的大小装进安数不同的熔芯，主要是起短路保护作用。然后是接触器，再后面是热过载继电器，热过载继电器的常闭辅助触头串接在接触器的线圈回路中。当电机因为缺相或者机械故障导致电流超过正常的工作电流的时候，热过载继电器内部的双金属片发热弯曲推开热过载继电器的常i闭辅助触头，接触器的线圈断电，起到保护电机的作用。
2000年往后，兼顾短路保护和缺相、过载保护的小型断路器逐渐普及。如果选用的合适，D型号的小型断路器能起到很好的保护电动机的效果。比如七点五千瓦的三相异步电动机，可以选用D16或者D20的3P小型断路器。运行实践证明，保护效果良好。
建议用热过载继电器和小型断路器做成双保险都缺相、过载保护电路。这样就几乎不会发生电机因为缺相或者机械过载而烧毁的事情了。

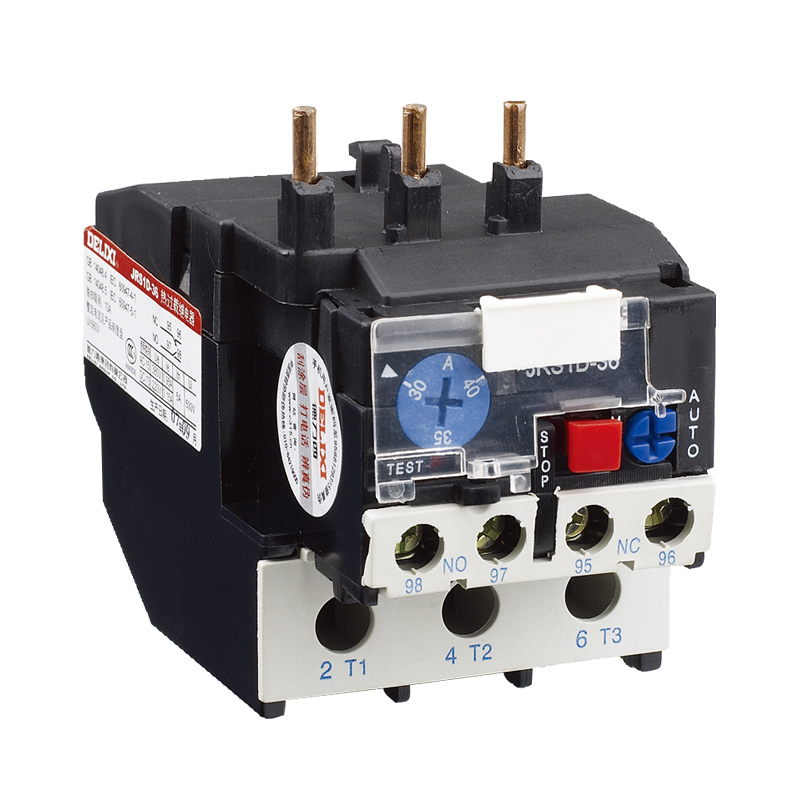

德力西-JRS1D热过载继电器
