欧姆龙模拟量定时器单元被归类为基本I/O 单元。
欧姆龙模拟量定时器单元有4 个内置定时器（号0 ～3）。定时器的设置可以使用内部和外部可变电阻来调节，不需要编程器。定时器还能被用作一个累加器，以便使用定时器暂停输入暂停定时器的操作。
名称：模拟量定时器单元
规格：4 点定时器定时器设置：0.1～1.0s 、1.0～10s、10～60s、1 ～10 min 。
型号：C200H-TM001

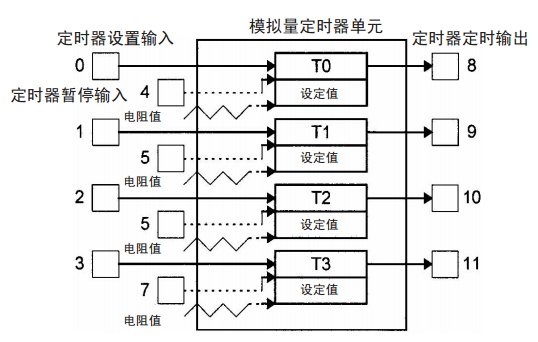

欧姆龙模拟量定时器单元被归类为基本I/O 单元，并在 I/O 区中分配一个字。分配给单元的字（16位）被用作 4 个定时器的开始输入、暂停输入、定时输出和与 CPU单元的数据传输。
使用内部和外部可变电阻调节定时器设置。使用每个定时器号的DIP 开关从下
列四种设置中选择一种作为定时器的设置。
0.1 ～1 s, 1～10 s, 10～60 s, 1 ～10 min
部件和开关设置
·设置定时器的可变电阻。
·这些电阻的设置仅在单元上的选择器开关为0N时有效(设置到右边)
·号0～3对应于定时器T0～T3。
·用单元中提供的平头起子设置或调节时问。顺时针转动可变电阻增加时间值
定时器状态指示器
定时器操作时，顶排相应的SET指示器亮，时间到时，底排相应的TIME UP指示器亮。
时间范围设置
每个定时器使用2个针。上面的8个针，针8～针l被用于定时器T0一--,T3，如下所示：
外部可变电阻连接器
·定时器用外置而不是内置时的电缆连接器。
·将内／外置选择器开关转为OFF(设置到左边)。
·号0~3对应定时器T0~T3。
·外置电阻为20k∏。
·使用下列连接器。也能使用带电缆的C4K—CN223(2m)连接器。
注 1. 使用内置可变电阻时，确定同一个定时器号的外置可变电阻连接器是打开的。否则内置可变电阻设置会不能正确工作。
2. 在外置可变电阻连接器中使用AW G28～AW G22线缆。
3. 外置可变电阻连接器配线不需要焊接。如下图所示对连接器配线。
