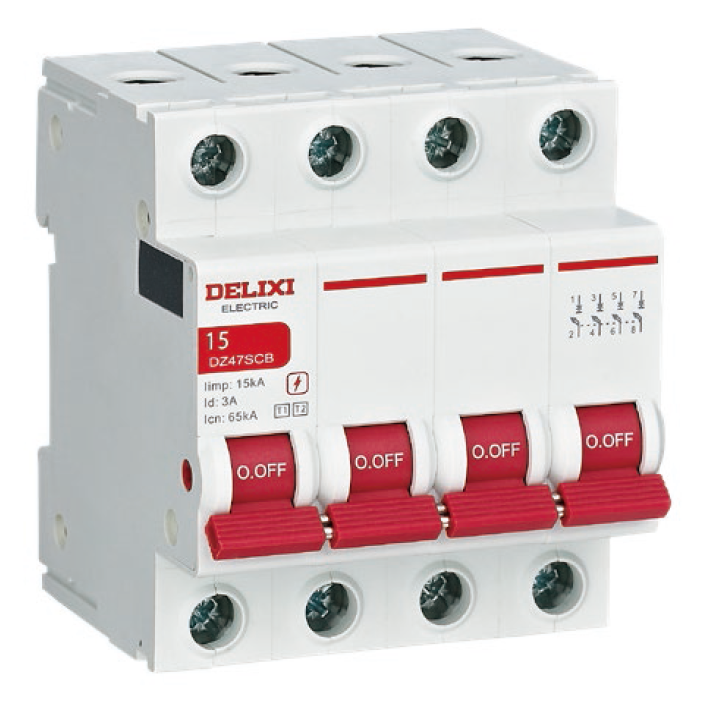

DZ47SCB电涌保护器专用保护装置

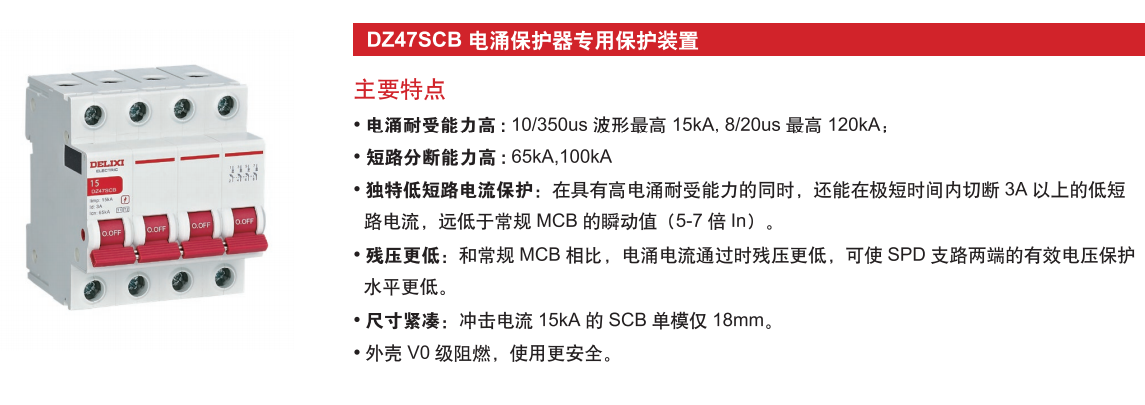

DZ47SCB系列电涌保护器专用保护装置,串联在SPD回路,利用内部电流分选通道装置,实现工频小电流速断,大电流雷击不脱扣的功能。和常规后备保护装置相比,有分断能力更高,电涌冲击耐受能力更好,能实现低短路电流速断的优点。
产品介绍
电涌保护器基础知识
SPD常用名词解释
Ⅰ类实验(Class l test)
用标称放电电流In、1.2/50冲击电压和最大冲击电流limp 做的试验。
II类实验(Class ll test)
用标称放电电流In、1.2/50冲击电压和最大放电电流lmax做的实验。
冲击电流limp
由三个参数来定义:电流峰值lpeak、电荷量Q和比能量WIR。用于Ⅰ类实验的SPD分类,实验电流波形10/350us
电流上限放电Imax
流过SPD具有8/20us波形电流的峰值。其值按Ⅱ级动作负载试验的程序确定,Imax应大于In。
标称放电电流In
流过SPD具有8/20us波形的电流峰值。用于Ⅱ类试验的SPD分类以及Ⅰ类.l类试验的SPD的预处理试验。
工作持续电压(Uc)
SPD在其使用的位置上可能持续承受的最大交流有效值电压或直流电压。
电压保护水平Up
在标称放电电流ln 作用期间测量电涌保护器两端的最大电压。
