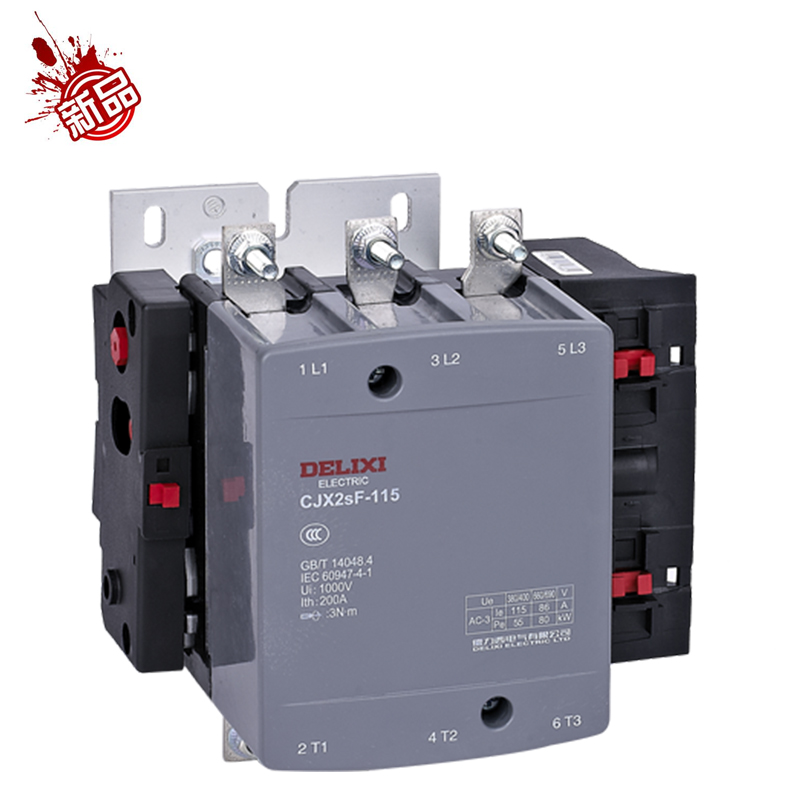

两个接触器常闭接点交叉接到接触器电源端。即a接触器常闭点串联接b接触器电源端，b接触器常闭点串联接a接触器电源端。
a接触器通电吸合时，b接触器电源不通。
b接触器通电吸合时，a接触器电源不通。
原理即这样，仅供参考。

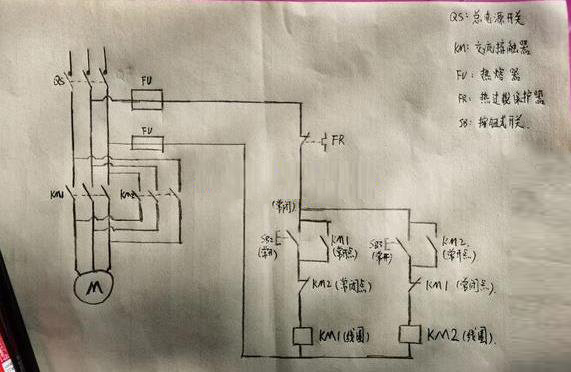

草绘的一张电动机正反转的主电路和控制电路的电路图，右上角是符号说明(认清符号对看懂电路图非常重要)，图的左部分为主电路，没什么好说的，相信大家都懂，因为接线非常的简单，主要注意一下接触器下方倒下线序即可实现电动机正反转。图的右侧电路图就和我们今天的问题有关了——哪—根线起到了交流接触器互锁的作用?我们结合电路图来看，看这张电路图的顺序是自上而下，自左而右的来分析再加上符合说明，我们很容易的就能找到起到互锁作用的那条线路了∶启动开关SB2和SB3常开点下方到KM1和KM2线圈中间这两条线路就是起到互锁作用的线路!
我们可以这样理解!这样理解呢，我们就可以很轻松的找到哪─条线路是自锁线路，哪—条线路是互锁线路了!
