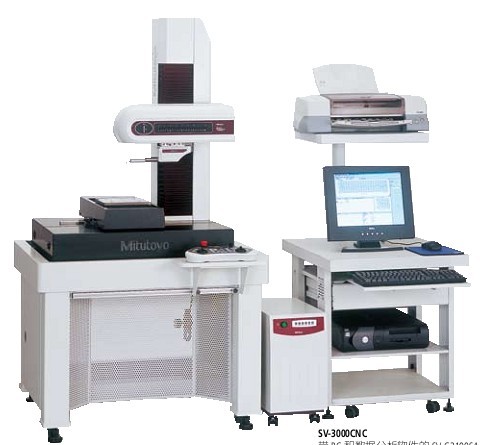

日本三丰(MITUTOYO)Surftest Extreme 超级表面粗糙度测量仪SV-3000CNC/178-542-1
◇产品概述:广州丙通——日本三丰量具特约经销商,MITUTOYO 三丰精密仪器仪表，高品质，畅销全球。三丰卡尺、三丰千分尺、三丰高度尺、三丰量规、三丰深度尺、圆度/圆柱度形状测量仪等尽在BTONE-MRO,优势价格，欢迎垂询选购
◇产品详情：
◆特点
用于高精度CNC 表面粗糙度测量。
• 每轴驱动速度最高可达200m m ／秒，实现高速定位，满足多轮廓／多工件的测量任务。
• 带α 轴的机型可通过电动倾斜检测器，对水平和倾斜表面进行连续测量。
• 带Y 轴工作台的机型可通过Y 轴轴向定位，扩大测量任务的范围，如多工件任务等。 •
借助于q1 和q2 这两个与电脑数控机型配套的选件，扩大了电脑数控测量应用的范围。
• 通过同时控制X 轴和Y 轴的方向，可实现倾斜平面的测量。
• 由于Z1 轴检测器内置了防撞器，当检测器主体即将碰撞工件或夹具时，检测器将自动停机。
• 配有易于操作的遥控箱：通过两个操纵杆，选定需要操作的轴，即可实现任何移动。键上端的轴向图标易于辨认，轻松操作。
• 通过USB 与数据处理／分析器通信。范围。
◆技术参数
X1 轴
测量范围: 200mm
分辨率: 0.05µm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC)
0 - 60mm/s (操纵杆)
测量速度: 0.02 - 2mm/s
移动方向: 向后
直线度: 0.5µm/200mm
α 轴
倾角: -45° 至 +10°
分辨率: 0.000225°
旋转速度: 1rpm
Z2 轴 (立柱)
垂直移动: 300mm (500mm)*
分辨率: 0.05µm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC)
0 - 60mm/s (操纵杆)
基座尺寸 (W x H): 750 x 600mm
基座材料: 花岗岩
检测器
范围／分辨率: 800µm / 0.01µm, 80µm / 0.001µm, 8µm / 0.0001µm
测力: 4mN 或 0.75mN (低测力型)
测针针尖: 金刚石、90º / 5µmR (60º / 2µmR: 低测力型)
尺寸 (W x D x H): 800 x 620 x 1000mm (800 x 620 x 1200mm)*
重量 240kg (250kg)*
