欧姆龙 OMRON CJ系列电源单元 CJ1W-PA/PD系列
• 可通过专用总线从CJ系列CPU单元向每个I/O单元提供稳定电
源。可以在各种I/O规格和/或选件中选择最适用的电源单元。
功能
• 更换通知功能可以防止由于电源寿命而造成的系统超程。 （仅限CJ1W-PA205C）

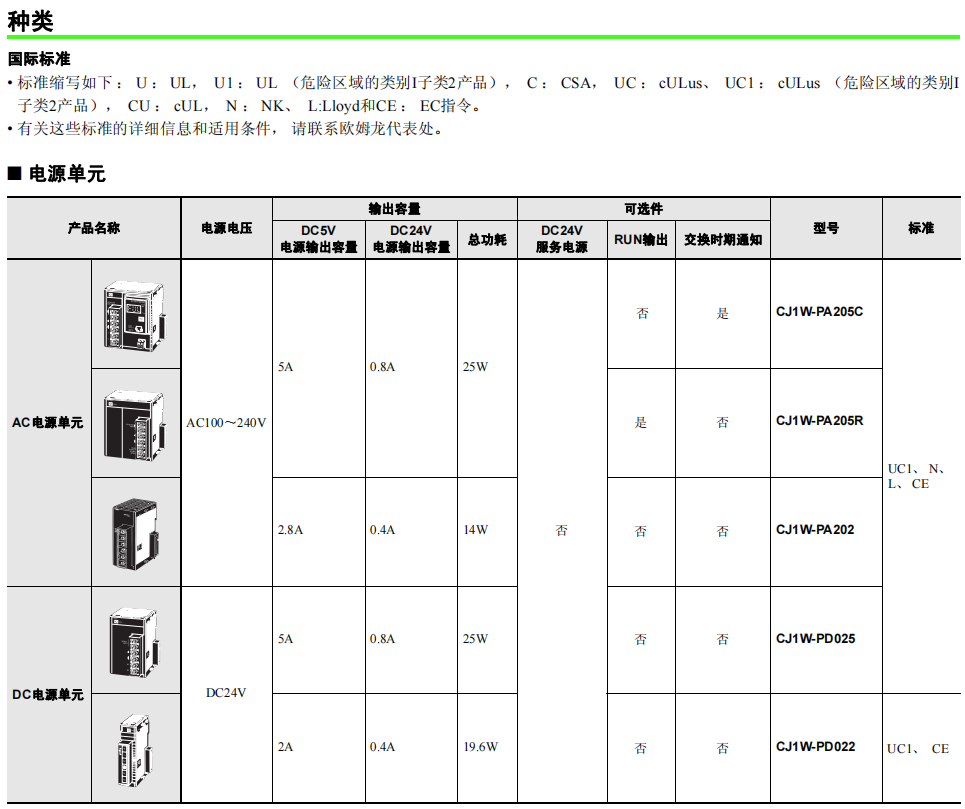

• 电源单元可根据系统规模提供各种种类 （最多25W）。
• 电源单元可根据电源 （AC100～240V/DC24V） 状态提供各种种类。
• 操作过程中的输出接点使您可以检查CPU操作。 （仅限CJ1W-PA205R）
• 符合SEMI-F47标准。
* AC输入类型， 200V以上输入
BTONE-MRO 专业代理分销欧姆龙工控产品：欧姆龙继电器、欧姆龙传感器、欧姆 龙温控器、欧姆龙编码器、欧姆龙开关电源、欧姆龙PLC等全系列产品。优势价格，优质产品， 欢迎选购。
◆更多关于OMRN欧姆龙低压工控产品的信息（技术参数、选型、价格、货期）， 请联系BTONE-MRO 销售人员。
| 项目 | 规格 |
| 型号 | CJ1W-PA205R | CJ1W-PA205C | CJ1W-PA202 | CJ1W-PD025 | CJ1W-PD022 |
| 电源电压 | AC100~240V（多样），50/60Hz | DC24V |
| 工作电压和频率范围 | AC85~264V，47~63Hz | DC19.2～28.8V | DC21.6~26.4V |
| 功耗 | 100VA以下 | 50VA以下 | 50W以下 | 35W以下 |
| 冲击电流*1 | 在AC100~120V： | 在AC100~120V： | 在DC24V： |
| 常温时冷起动为15A/8ms以下 | 常温时冷起动为20A/8ms | 对于冷启动为30A/20ms以下 |
| 在AC200~240V： | 以下 |
|
| 常温时冷起动为30A/8ms以下 | 在AC200~240V： |
|
| 常温时冷起动为40A/8ms |
|
| 以下 |
|
| 输出容量*7 | 5.0A，DC5V（包括CPU单元电源） | 2.8A，DC5V | 5.0A，DC5V | 2.0A，DC5V |
| （包括CPU单元电源） | （包括CPU单元电源） | （包括CPU单元电源） |
| 0.8A，DC24V | 0.4A，DC24V | 0.8A，DC24V | 0.4A，DC24V |
| 总数：25W以下 | 总数：14W以下 | 总数：25W以下 | 总数：19.6W以下 |
| 输出端子 | 未提供。 |
| （服务电源） |
| 运行中输出功能*2 | 接点配置： | 未提供。 |
| SPST-NO |
| 开关容量： |
| AC250V，2A（电阻负载） |
| AC120V，0.5A |
| （感性负载），DC24V， |
| 2A（电阻负载） |
| DC24V，2A（感性负载） |
| 更换通知功能 | 未提供。 | 带有报警输出（集电极 | 未提供。 |
| 开路输出） |
| DC30V以下，50mA以下 |
| 绝缘电阻 | AC外部和GR端子之间为 | •所有外部端子和GR端子 | AC外部和GR端子之间为 | DC外部端子与GR端子之 | − |
| 20MΩ以上(DC500V) | 之间*3以及所有报警输 | 20MΩ以上(DC500V) | 间最小20MΩ(DC500V) | *6 |
| *3 | 出端子之间为20MΩ以 | *3 | *3 |
|
| 上(DC500V)。 |
|
|
|
| •所有报警输出端子和GR |
|
|
|
| 端子之间*3为20MΩ1以 |
|
|
|
| 上(DC250V)。 |
|
|
|
| 耐电压*4 | AC2,300V50/60Hz | •所有外部端子和GR端子 | AC2,300V50/60Hz | DC外部和GR端子之间 | − |
| AC外部和GR端子间1分钟 | 之间*3以及所有报警输 | AC外部和GR端子间1分钟 | AC1,000V50/60Hz持续1 | *6 |
| *3 | 出端子之间AC2,300V | *3 | 分钟 |
|
| 漏电流：10mA以下 | 50/60Hz持续1分钟，漏 | 漏电流：10mA以下 | *3 |
|
| 电流为10mA以下。 |
| 漏电流：10mA以下 |
|
| •所有报警输出端子和GR |
|
|
|
| 端子之间*3AC1,000V |
|
|
|
| 50/60Hz持续1分钟，漏 |
|
|
|
| 电流为10mA以下。 |
|
|
|
| DC外部和GR端子之间AC1,000V50/60Hz持续1分钟*3 |
|
| 漏电流：10mA以下 |
|
| 抗干扰性 | 电源线2kV（符合IEC61000-4-4标准） |
| 耐振动 | 符合IEC60068-2-6标准 |
| 5～8.4Hz，振幅3.5mm；8.4～150Hz |
| 100分钟内X、Y和Z轴方向加速度9.8m/s2（每10分钟10次扫频=100分钟） |
| 耐冲击 | 符合IEC60068-2-27标准 |
| 147m/s2，X、Y和Z轴方向3倍（中继器输出单元100m/s2） |
| 环境工作温度 | 0～55°C |
| 环境工作湿度 | 10%～90%（无结露） | 10%～90%（无结露） | 10%～90%（无结露） |
| *5 |
| 环境 | 必须远离腐蚀性气体。 |
| 环境存储温度 | −20～70°C（不包括电池） | −20～75°C | −20～75°C（不包括电池） |
| *5 |
| 接地 | 低于100Ω |
| 防护 | 柜内安装型。 |
| 质量 | 350g以下 | 400g以下 | 200g以下 | 335g以下 | 130g以下 |
