特点 • 风道湿度测量. • 可编程的湿度范围 • 湿度最值记忆功能 • 0…10V, 0…20mA 或 2…10V, 4…20mA输出信号, 跳线可选 • 信号滤波功能 应用 • 用于加热器、通风管道和空调系统的湿度测量 • 对于重要工况的最值记录 • 湿度监控功能 功能通过电容传感元件检测湿度。该微处理器每秒对湿度进行采样一次。根据滤波时间计算信号平均值，并且根据湿度量程做线性变换，然后产生信号输出。标准量程是相对湿度0…100%rh ，滤波平均时间10秒，用户可以自订。

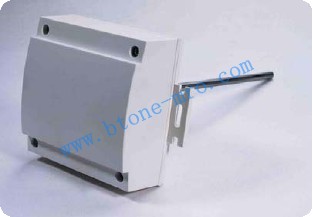

参数设置 SDA-H1是一款智能型风道湿度变送器，可极好的适应您的应用。控制根据所定义的参数操作，参数通过操作终端OPA-S设定. 操作终端可以作为湿度的远程显示器。 用户可事先调整参数配置。关于在操作终端OPA-S的用户菜单下面是更详尽的说明。输入配置参数 描述 范围 标准 IP 00 H1: ON=显示%；OFF=无 ON, OFF ON IP 01 H1: 滤波取样 1…255 10 IP 02 H1: 校准 -10…10% 0 输出配置参数 描述 范围 标准 OP 00 输出配置AO 1 0 =输入湿度反馈 1 =湿度最小值反馈 2 = 湿度最大值反馈 0 – 2 0 OP 01 输出信号最小限定值 AO 1 0 – Max % 20% OP 02 输出信号最大限定值AO 1 Min – 100% 100% 信号类型 跳线选择 0 – 10 V (1-2) 0 – 20 mA (2-3) 模拟输出配置模拟输出可以利用跳线设置为0-10 V 或 4-20 mA 的模拟输出信号。信号类型 跳线选择 0 – 10 V, 0 – 20 mA (1-2) 2 – 10 V, 4 – 20 mA (2-3) 跳线位于模拟输出各自接线端子的后面。下面图示标示出每种信号跳线的位置。出厂设置 0-10 V输出. 信号输出量程是通过软件设定最大值和最小值。默认值是0-10V。 技术规范电源 工作电压 24 V AC 50/60 Hz ± 10%, 24VDC ± 10% 功耗 最大 2 VA 电气连接 接线端子传感探针 湿度传感器: 范围精度迟滞反复性稳定性 10…95 % rH 3.0% at 25°C (77°F) 3% 0.5% 0.5% / 一年使用在 0…50°C (32…122°F) 连接 接线端子 2.5 mm2 输出信号 模拟输出输出信号分辨率精确度最大负载 DC 0-10V or 0…20mA 10 位, 9.7 mV, 0.019.5 mA 2% 20 mA, 500环境 环境温度 -40 to 70°C acc IEC 721-3-3 操作气候条件温度湿度 To IEC 721-3-3 class 3 K5 -40…70°C <95% r.h. 运输和存储气候条件温度湿度机械条件 To IEC 721-3-2 and IEC 721-3-1 class 3 K3 and class 1 K3 -40…80°C <95% r.h. class 2M2 外壳 材料上盖安装底座探针 阻燃 ABS 塑料阻燃 ABS 塑料不锈钢标准 污染等级 正常根据 EN 60 730 公认标准 EMC 标准 EMEI 标准 89/336/EEC 73/23/EEC 保护等级 IP56 to EN 60 529 安全等级 III 一般 尺寸 [mm] 上盖: 42 x 112 x 88 (H x W x D) 探针: ø 6 x 200 (直径 x L) 重量 (含外壳) 135 g
-
-
-
下载
70-050023 Datasheet SDA-H1 V1.2 CN
