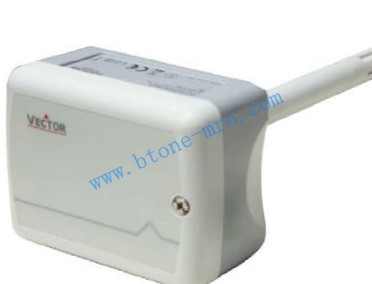

特点 • 风道温湿度测量 • 温湿度最值记忆功能 • 0…10V, 0…20mA or 2…10V, 4…20mA 通过跳线改变 • 输出信号范围可以通过软件修改 • 平均信号输出可以选择 • 可选择外壳LCD显示 (OPC-S) 或外接显示 (OPA-S) 应用 • 空调冷热系统风道的送回风温湿度测量,通风系统的温湿度测量. • 可记录测量温湿度的最高和最低值. • 可选择配置显示 概述此系列湿度变送器采用电容聚合物敏感元件. 变送器电路的微处理器每秒对湿度采样一次.他采集出数秒的信号后去除最高和最低的值平均输出信号来保证外部干扰对变送器最小的影响. 湿度标准范围是0…100% rH，标准信号范围 0-10VDC, 2-10VDC, 4-20mA 和 0-20mA.输出信号范围和滤波参数的时间可以通过软件调整. 标准的信号范围和类型可以通过跳线来进行选择,如非标准的信号范围和输出值必须通过软件参数和设定(OPA-S or OPC-S).此系列产品可以有多种温度电阻可以选择NTC, PT, or NI. 阻值可以对应下列表格 型号分类型号名称 型号代码 描述/选项 SDC-H1T-08 40-30 0068 探针长度 77mm (3”) SDC-H1T-16 40-30 0069 探针长度 157mm (6.2”) 传感器类型 安装 1. 风道开孔直径 16mm (5/8”). 需要用2个自攻螺丝将外壳牢固的固定在风道上,对角距离为92mm (3.6”). 2. 打开上壳的面罩. 3. 根据电气连接图用电缆正确的连接信号. 4. 插入探针; 用2个自攻螺丝将外壳牢固的固定在风道上. 5. 安装上壳面罩. 6. 拧紧螺丝. 7. 螺丝刀规格#2, 电气连接部分建议使用AMC-2保护电缆
参数配置此是一款智能变送器，根据所定义的参数操作，可极好的适应您的系统。参数通过操作终端OPC-S或OPA-S设定. 操作终端可以作为湿度的显示器。 用户可事先调整参数配置。关于在操作终端的用户菜单下面是更详尽的说明。参数设置参数 描述 范围 标准 IP 00 H1: 百分比显示 ON, OFF ON IP 01 H1: 滤波取样次数 1…255 10 IP 02 H1: 校准 -10…10% 0 输出设置参数 描述 范围 标准 OP 00 输出配置AO1 0 = 实际湿度反馈 1 = 湿度最小值反馈 2 = 湿度最大值反馈 0 – 2 0 OP 01 输出信号最小限定值AO 1 0 – Max % 0% OP 02 输出信号最大限定值AO 1 Min – 100% 100% 技术规范电源 工作电压 24 V AC 50/60 Hz ± 10%, 24VDC ± 10% 功耗 Max 2 VA 连接 接线端子 0.34…2.5 mm2 (AWG 24…12) 敏感元件 湿度传感器: 范围测量精度迟滞重复性稳定性 电容树脂聚合物 0…100 % rH 参考下图表1 1% 0.1% < 0.5% /年 温度: 精度: -40…0°C (-40…32°F): 0…50°C (32…122°F): 50…70°C (122…158°F): 0.5 K 0.2 K 0.5 K 铂电阻: 范围: (探针) 精度 PT according EN 60751 -40…70°C (-94…158°F) EN 60751, Class B 镍电阻: 范围: (探针) 精度 1000 at 0°C, 5000 ppm/K -40…70°C (-76…158°F) DIN 43760 信号输出 输出信号分辨率最大负载 DC 0-10V 或 0…20mA 10 Bit, 9.7 mV, 0.019.5 mA 20 mA, 500环境 运行环境温度湿度 To IEC 721-3-3 0…70°C (32…158°F) <95% R.H. 不结露 运输 & 储藏温度湿度 To IEC 721-3-2 and IEC 721-3-1 -40…80°C (-40…176°F) <95% R.H. 不结露标准 EMC Standard 89/336/EEC EMEI Standard 73/23/EEC EN 61 000-6-1/ EN 61 000-6-3 产品规格家用电气自动控制和类似用途电气温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 - 9 防护等级 IP52 to EN 60 529 安全等级 III (IEC 60536) 材料 外壳, 零件滤网 PC+ABS (UL94 class V-0) PTFE coated 1μm pores 其他 尺寸 (H x W x D): 上壳: 探针: 68 x 91 x 47mm (2.7” x 3.7” x 1.9”) 12 x 77/157 mm ( 0.5 x 3/6.2”) 重量 (含包装) 220g (7.8 oz)
-
-
-
下载
70-000168 Datasheet SDC-H1T V1.0
